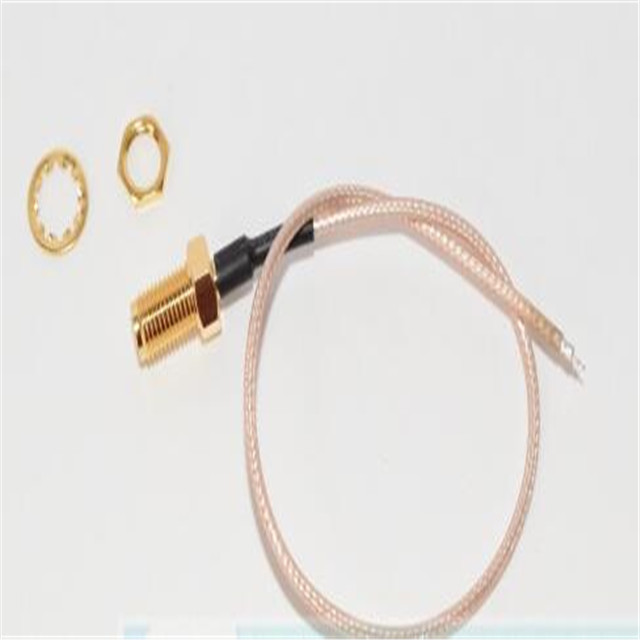

Koaxialkabel sind seit ihrer Einführung im späten 19. Jahrhundert von grundlegender Bedeutung für die Übertragung hochfrequenter Signale. Diese Kabel, die für ihre einzigartige Struktur aus konzentrischen Leitern bekannt sind, die durch einen dielektrischen Isolator getrennt sind, sind in verschiedenen Anwendungen von zentraler Bedeutung, von der Telekommunikation bis zum Rundfunk. Das Verständnis der verschiedenen Arten von Koaxialkabeln ist für Fachleute, die die Signalübertragung optimieren und Störungen minimieren möchten, von entscheidender Bedeutung. Diese umfassende Analyse befasst sich mit den drei Haupttypen von Koaxialkabeln und untersucht deren Konstruktion, Anwendungen und die zugrunde liegenden Prinzipien, die ihre Leistung bestimmen.
Die Entwicklung von Koaxialkabeln lässt sich auf die Pionierarbeit von Oliver Heaviside im Jahr 1880 zurückführen. Heavisides britisches Patent beschrieb die Verwendung eines Koaxialdesigns zur Beseitigung von Signalinterferenzen zwischen parallelen Kabeln, ein bedeutender Fortschritt in der Elektrotechnik. Seine Erkenntnisse legten den Grundstein für moderne Übertragungsleitungen und ermöglichten eine effiziente und zuverlässige Kommunikation über große Entfernungen. Die ersten praktischen Anwendungen von Koaxialkabeln fanden mit den frühen transatlantischen Telegraphenkabeln statt und demonstrierten deren Fähigkeit, Signale mit minimalen Verlusten zu übertragen.
Der Kern der Koaxialkabeltechnologie ist das Prinzip, elektromagnetische Felder innerhalb der Kabelstruktur einzuschließen. Der Innenleiter überträgt das Signal, während der Außenleiter bzw. die Abschirmung als Erdungsbezug und Barriere gegen äußere elektromagnetische Störungen dient. Der dielektrische Isolator zwischen diesen Leitern sorgt für einen gleichmäßigen Abstand und bestimmt die charakteristische Impedanz des Kabels. Dieses Design gewährleistet eine effiziente Signalübertragung mit geringer Dämpfung.
Das Verständnis der elektrischen Eigenschaften von Koaxialkabeln ist entscheidend für die Auswahl des geeigneten Typs für bestimmte Anwendungen. Zu den wichtigsten Parametern gehören:
Charakteristische Impedanz (Z 0) : Wird durch das Verhältnis der Innen- und Außenleiterdurchmesser und die Dielektrizitätskonstante des Isolators bestimmt. Übliche Impedanzen sind 50 Ω und 75 Ω.
Dämpfung : Verlust der Signalstärke, gemessen in Dezibel pro Längeneinheit, beeinflusst durch Leiterwiderstand und dielektrische Verluste.
Spannungshandhabung : Maximale Spannungskapazität, bestimmt durch die Spannungsfestigkeit und die Abmessungen des Kabels.
Frequenzgang : Fähigkeit, Signale effektiv über einen Frequenzbereich ohne nennenswerte Verluste oder Verzerrungen zu übertragen.
Koaxialkabel werden in verschiedene Typen unterteilt, um den spezifischen Anforderungen und Umgebungen gerecht zu werden. Die drei Haupttypen sind:
Starre Koaxialkabel
Halbstarre Koaxialkabel
Flexible Koaxialkabel
Starre Koaxialkabel bestehen aus massiven Innen- und Außenleitern, die durch Scheibenisolatoren getrennt sind. Der Außenleiter ist typischerweise ein glattes oder gewelltes Kupferrohr, das eine hervorragende Abschirmung und minimale Signalverluste bietet. Diese Kabel sind für dauerhafte Installationen konzipiert, bei denen keine Flexibilität erforderlich ist. Sie werden häufig in Hochleistungsübertragungsleitungen, Antennenzuleitungen und Rundfunkeinrichtungen eingesetzt.
Der Innenleiter ist normalerweise ein massiver Kupferstab, der aufgrund seiner hohen Leitfähigkeit ausgewählt wird. Der dielektrische Isolator kann Luft mit Abstandshaltern oder feste Materialien wie Polyethylen oder Teflon sein. Die Steifigkeit des Außenleiters gewährleistet einen präzisen Leiterabstand, der für die Aufrechterhaltung einer konstanten charakteristischen Impedanz und die Minimierung von Reflexionen unerlässlich ist.
Aufgrund ihrer geringen Dämpfung und hohen Belastbarkeit eignen sich starre Koaxialkabel ideal für die Signalübertragung in Anwendungen wie:
Rundfunksender
Mobilfunk-Basisstationen
Satellitenkommunikationssysteme
Halbstarre Koaxialkabel verfügen über einen massiven Metallaußenleiter, typischerweise Kupfer, mit einem Dielektrikum aus PTFE (Teflon) und einem massiven Innenleiter. Diese Kabel bieten ein ausgewogenes Verhältnis zwischen Leistung und Flexibilität und ermöglichen eine präzise, stabile Leistung in Hochfrequenzanwendungen bis zu 50 GHz.
Der Metallaußenmantel sorgt für eine hervorragende Abschirmwirkung und reduziert elektromagnetische Störungen und Signalverluste. Das PTFE-Dielektrikum sorgt für geringe Verluste und hohe thermische Stabilität, wodurch diese Kabel für anspruchsvolle Umgebungen geeignet sind.
Halbstarre Koaxialkabel werden häufig verwendet in:
Militär- und Luft- und Raumfahrtsysteme
Mikrowellenschaltungen
Hochfrequenz-Testgeräte
Flexible Koaxialkabel zeichnen sich durch einen geflochtenen Metallschirm und flexible dielektrische Materialien aus. Der Innenleiter kann massiv oder mehrdrähtig sein, um die Flexibilität zu erhöhen. Diese Kabel sind weit verbreitet in Anwendungen, die Bewegung oder häufiges Biegen erfordern.
Der geflochtene Schirm, meist aus Kupfer oder Aluminium, ermöglicht eine Biegung des Kabels, ohne die elektrischen Eigenschaften wesentlich zu beeinträchtigen. Dielektrische Materialien wie Schaumpolyethylen reduzieren das Gewicht des Kabels und verbessern seine Flexibilität bei gleichzeitiger Beibehaltung der verlustarmen Eigenschaften.
Flexible Koaxialkabel werden häufig verwendet in:
Unterhaltungselektronik (Fernseher, Videorecorder)
Datenkommunikationsnetzwerke (Ethernet-Kabel)
Mobilfunkkommunikation
Der Vergleich der drei Arten von Koaxialkabeln erfordert die Analyse ihrer elektrischen und mechanischen Eigenschaften, um die Eignung für bestimmte Anwendungen zu bestimmen.
Starre Koaxialkabel weisen aufgrund ihrer massiven Leiter und minimalen dielektrischen Verluste die geringste Dämpfung auf. Halbstarre Kabel bieten eine etwas höhere Dämpfung, behalten aber eine hervorragende Leistung bei hohen Frequenzen bei. Flexible Kabel weisen eine höhere Dämpfung auf und eignen sich daher weniger für die Hochfrequenzübertragung über große Entfernungen ohne Verstärkung.
| Kabeltyp | Dämpfung (dB/100 m bei 1 GHz) | Maximale Frequenz (GHz) |
| Starr | 5.0 | 10 |
| Halbstarr | 6.5 | 50 |
| Flexibel | 10.0 | 3 |
Die Belastbarkeit ist bei Hochleistungsanwendungen von entscheidender Bedeutung. Starre Kabel zeichnen sich durch größere Leitergrößen und ein Luftdielektrikum aus, das höhere Spitzenspannungen ermöglicht, bevor es zu einem dielektrischen Durchschlag kommt. Halbstarre Kabel haben eine mäßige Belastbarkeit, während flexible Kabel aufgrund kleinerer Leitergrößen und fester Dielektrika begrenzt sind.
Die Wirksamkeit der Abschirmung ist wichtig, um Signallecks zu verhindern und Störungen zu minimieren. Starre und halbstarre Kabel bieten aufgrund ihrer massiven Außenleiter eine hervorragende Abschirmung. Flexible Kabel weisen aufgrund von Lücken im Schirmgeflecht eine geringere Abschirmwirkung auf, obwohl Konstruktionen mit mehreren Schichten (z. B. vierfach abgeschirmte Kabel) die Leistung verbessern können.
Bei der Auswahl des geeigneten Koaxialkabels geht es darum, die elektrische Leistung mit mechanischen Anforderungen wie Flexibilität, Gewicht und Umweltbeständigkeit in Einklang zu bringen.
Kabel, die im Freien oder in rauen Umgebungen verwendet werden, müssen ultraviolettem Licht, Feuchtigkeit und extremen Temperaturen standhalten. Für solche Bedingungen eignen sich starre Kabel mit Schutzmantel. Flexible Kabel, die für die Erdverlegung konzipiert sind, enthalten wasserblockierende Gele, um das Eindringen von Feuchtigkeit zu verhindern.
Anwendungen, die häufige Bewegungen erfordern, wie etwa Robotik oder tragbare Geräte, erfordern flexible Kabel. Der Kompromiss besteht in einer höheren Dämpfung und einer geringeren Abschirmwirkung. Das Verständnis der mechanischen Anforderungen der Anwendung gewährleistet die Langlebigkeit und Zuverlässigkeit des Kabels.
Innovationen im Koaxialkabeldesign gehen weiterhin auf die sich entwickelnden Anforderungen von Hochfrequenz-Kommunikationssystemen ein.
Die Forschung an fortschrittlichen dielektrischen Materialien zielt darauf ab, die Signaldämpfung zu reduzieren. Schaumdielektrika und technische Polymere bieten niedrigere Dielektrizitätskonstanten, sodass Kabel bei höheren Frequenzen effizient und mit geringeren Verlusten arbeiten können.
Eine verbesserte Abschirmung, beispielsweise eine Doppel- oder Vierfachschirmung mit Kombinationen aus Folie und Geflecht, verbessert die elektromagnetische Verträglichkeit (EMV). Diese Fortschritte sind in Umgebungen mit hoher elektromagnetischer Interferenz von entscheidender Bedeutung und gewährleisten die Signalintegrität.
Das Verständnis der drei Haupttypen von Koaxialkabeln – starr, halbstarr und flexibel – ist für Ingenieure und Techniker, die an der Signalübertragung beteiligt sind, von entscheidender Bedeutung. Jeder Typ bietet besondere Vorteile und ist für bestimmte Anwendungen geeignet. Durch die Auswahl des geeigneten Kabels auf der Grundlage elektrischer Eigenschaften, Umgebungsbedingungen und mechanischer Anforderungen können Fachleute die Systemleistung und -zuverlässigkeit optimieren. Die kontinuierlichen Fortschritte in der Koaxialkabeltechnologie unterstützen weiterhin die ständig steigende Nachfrage nach Hochgeschwindigkeits-Hochfrequenz-Kommunikationssystemen.
Um weitere Einblicke in die Anwendungen und Fähigkeiten verschiedener Koaxialkabel zu erhalten , wird die weitere Forschung und Erforschung neuer Technologien gefördert.
1. Was sind die Hauptunterschiede zwischen starren, halbstarren und flexiblen Koaxialkabeln?
Starre Koaxialkabel verfügen über massive Außenleiter und werden aufgrund ihrer mangelnden Flexibilität in Festinstallationen eingesetzt. Halbstarre Kabel verfügen über einen massiven Metallaußenmantel, bieten jedoch eine begrenzte Biegefähigkeit und sind für präzise Anwendungen geeignet. Flexible Kabel verfügen über geflochtene Abschirmungen, was eine erhebliche Flexibilität ermöglicht, jedoch mit etwas höherem Signalverlust und geringerer Abschirmungswirksamkeit.
2. Wie beeinflusst das dielektrische Material die Leistung des Koaxialkabels?
Das dielektrische Material beeinflusst die Kapazität, den Wellenwiderstand und die Dämpfung des Kabels. Materialien mit niedrigeren Dielektrizitätskonstanten, wie z. B. Schaumpolyethylen, reduzieren Signalverluste und ermöglichen eine höhere Frequenzübertragung. Die Wahl des Dielektrikums beeinflusst auch die Spannungsbelastbarkeit und die thermischen Eigenschaften des Kabels.
3. Warum ist die Schirmdämpfung bei Koaxialkabeln wichtig?
Die Wirksamkeit der Abschirmung bestimmt die Fähigkeit eines Kabels, zu verhindern, dass externe elektromagnetische Störungen das Signal beeinflussen, und Signalverluste zu minimieren. Eine hohe Abschirmwirkung ist in Umgebungen mit erheblichem elektromagnetischem Rauschen oder in Umgebungen, in denen die Signalintegrität von größter Bedeutung ist, wie beispielsweise bei Militär- oder Luft- und Raumfahrtanwendungen, von entscheidender Bedeutung.
4. Können flexible Koaxialkabel für Hochfrequenzanwendungen verwendet werden?
Flexible Koaxialkabel sind aufgrund der höheren Dämpfung und der weniger stabilen charakteristischen Impedanz bei hohen Frequenzen im Allgemeinen auf Anwendungen mit niedrigeren Frequenzen beschränkt. Für Hochfrequenzanwendungen über einigen GHz werden aufgrund ihrer überlegenen Leistung halbstarre oder starre Koaxialkabel bevorzugt.
5. Wie beeinflussen Umweltfaktoren die Wahl eines Koaxialkabels?
Umweltfaktoren wie extreme Temperaturen, Feuchtigkeit, UV-Strahlung und mechanische Beanspruchung können die Kabelleistung im Laufe der Zeit beeinträchtigen. Die Auswahl von Kabeln mit geeigneten Ummantelungen, Schutzbeschichtungen und gegen diese Faktoren beständigen Materialien gewährleistet langfristige Zuverlässigkeit und Leistung in bestimmten Umgebungen.
6. Welche Rolle spielt der Wellenwiderstand bei Koaxialkabelanwendungen?
Die charakteristische Impedanz ist für die Impedanzanpassung von grundlegender Bedeutung, um Reflexionen zu minimieren und die Leistungsübertragung zwischen dem Kabel und den angeschlossenen Geräten zu maximieren. Übliche Impedanzwerte sind 50 Ω für HF-Anwendungen und 75 Ω für Video- und Kabelfernsehen, die auf der Grundlage einer optimalen Belastbarkeit und Signaldämpfung ausgewählt werden.
7. Halten Fortschritte in der Koaxialkabeltechnologie mit den modernen Kommunikationsanforderungen Schritt?
Ja, die kontinuierliche Forschung in den Bereichen Materialwissenschaft und Kabeldesign verbessert weiterhin die Leistung von Koaxialkabeln. Innovationen wie fortschrittliche Dielektrika, verbesserte Abschirmtechniken und spezielle Konstruktionen ermöglichen es Koaxialkabeln, den steigenden Anforderungen an höhere Frequenzen, höhere Datenraten und verbesserte Signalintegrität in modernen Kommunikationssystemen gerecht zu werden.
