Was ist eine UHF-Antenne?

Definition einer UHF-Antenne

Definition: Ausrüstung zum Empfangen und Senden von UHF-Signalen von 300 MHz bis 3 GHz. Sie ist eine Schlüsselkomponente für Fernsehübertragungen, drahtlose Kommunikation, Mobiltelefone, GPS und andere Technologien.

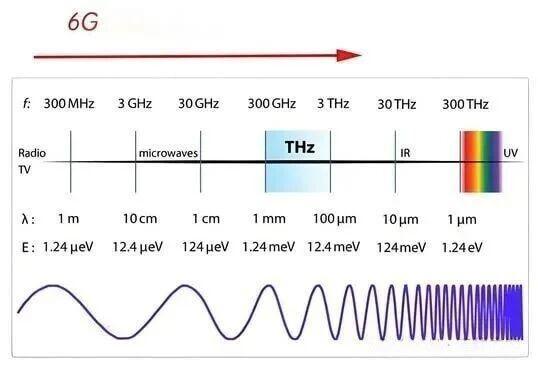

Was ist UHF?

Definition: Abkürzung für „Ultrahochfrequenz“, die sich auf den elektromagnetischen Wellenbereich mit einer Frequenz zwischen 300 MHz und 3 GHz bezieht.

Anwendungen: Fernsehübertragung, Mobilkommunikation, Satellitenkommunikation, Radarsystem usw.

Hauptmerkmale der UHF-Antenne

1. Kompaktes Design: kürzere Wellenlänge, kleiner als Niederfrequenzantenne, geeignet für tragbare Geräte.

2. Die Effizienz der städtischen Umgebung ist hoch: Das Signal hat eine starke Fähigkeit, Gebäude und Hindernisse zu durchdringen.

3. Breites Anwendungsspektrum: Abdeckung der öffentlichen Sicherheitskommunikation, Fernsehübertragung, LTE-Netzwerke, Radar und andere Bereiche.

4. Schnelle Datenübertragung: Hochfrequenzfunktionen unterstützen die Hochgeschwindigkeitsdatenübertragung und passen sich an mobiles Internet und Echtzeit-Videostreaming an.

5. Hohe Zuverlässigkeit bei anspruchsvollen Szenarien: stabile Verbindung über große Entfernungen, hervorragende Anti-Interferenz-Fähigkeit, geeignet für wichtige Szenarien.

Wofür wird die UHF-Antenne verwendet?

1. TV: Empfangen Sie drahtlose UHF-TV-Signale.

2. Radio: Signalübertragung und Empfang von Walkie-Talkies und anderen Geräten.

3. Drahtlose Kommunikation: Datenübertragung über kurze Entfernungen über WLAN, Bluetooth und WLAN-Router.

4. Mobile Kommunikation: zuverlässige Kommunikationsgarantie für Mobiltelefon und Mobilfunknetz.

5. Satellitenkommunikation: Signalübertragung und Empfang von Satellitenfernseh- und Satelliteninternetdiensten.

6. RFID: Lesen und Schreiben von Tag-Daten bei der Bestandsverfolgung, Zugangskontrolle und Vermögensverwaltung.

7. Öffentliche Sicherheit und Rettungsdienste: Weitbereichskommunikation für Polizei, Feuerwehr und Krankenwagen.

8. Luft- und Raumfahrt: Kommunikation zwischen Flugzeugen, Flugsicherung und Bodenstationen.

Weitere wichtige Verwendungszwecke und Eigenschaften von UHF-Antennen

1. Militär- und Notfallkommunikation: zuverlässige Punkt-zu-Punkt-Kommunikation, geeignet für nationale Verteidigungseinsätze und taktische Koordination.

2. Mobilfunknetz: Unterstützt die Geräteverbindung von GSM- und UMTS-Mobilfunknetzen.

3. Gerätedesign: Die Länge ist auf die Kurzwellenlänge abgestimmt, die für kompakte und tragbare Geräte geeignet ist.

4. Ausrüstung für die öffentliche Sicherheit und LTE-Anwendungen: häufig in Funkgeräten für die öffentliche Sicherheit, LTE-Geräten und Zwei-Wege-Kommunikationstools für Notfälle.

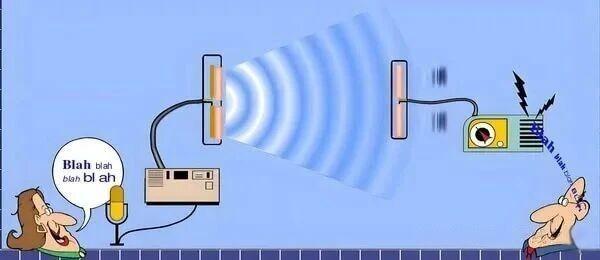

Wie funktioniert die UHF-Antenne?

Kernarbeitslogik

1. Empfangen von Signalen: Erfassen von Radiowellen, die von UHF-Sendern gesendete elektrische und magnetische Felder enthalten.

2. Signal erfassen: Durch die spezifische Anordnung leitfähiger Elemente (Draht/Metallstab) in der UHF-Frequenzresonanz wird eine effiziente Erfassung von Funkwellen ermöglicht.

3. Signale umwandeln: Strom in leitenden Elementen induzieren, um elektrische Wellen in elektrische Signale umzuwandeln, die Informationen darstellen.

4. Senden von Signalen: Elektrische Signale werden in eine Antenne eingespeist, wodurch leitfähige Elemente elektrische und magnetische Felder erzeugen, die Informationen in Form von Radiowellen ausstrahlen.

5. Richtwirkung: Das Strahlungsdiagramm wird durch das Antennendesign bestimmt und wird in omnidirektionale Strahlung und gerichtete Strahlung unterteilt.

Wichtige Einflussfaktoren

Designbezogen: Impedanzanpassung, Polarisation, Verstärkung usw., alles optimiert für die Übertragung und den Empfang von UHF-Signalen.

Morphologische Unterschiede: Form und Größe variieren je nach Anwendungsszenario und Anforderungen.

Wie funktioniert eine Halbwellen-Dipolantenne und welche Vorteile bietet sie?

Grundstruktur

Zusammensetzung: zwei leitende Elemente (Metallstäbe/-drähte), die horizontal oder vertikal aneinandergereiht sind.

Größe: Jedes Element hat etwa eine Viertelwellenlänge und die Gesamtlänge beträgt etwa die Hälfte der Wellenlänge der Entwurfsfrequenz.

Funktionsprinzip

1. Empfang: Resoniert auf der Designfrequenz, fängt Funkwellen ab und erzeugt einen kleinen Strom, der das Signal darstellt.

2. Übertragung: Das elektrische Signal wird zwischen den beiden Elementen verteilt und erzeugt ein oszillierendes elektromagnetisches Feld, das nach außen strahlt.

Kernvorteile

1. Das Design ist einfach und effizient und gleicht Leistung und Installationsschwierigkeiten aus.

2. Der Wirkungsgrad ist höher als der einer Viertelwellenantenne und die Signalempfangs- und -übertragungsfähigkeit ist stärker.

3. Es hat ein breites Anwendungsspektrum und kann durch Anpassen der Länge der Elemente an eine Vielzahl von Frequenzen angepasst werden.

4. Das Strahlungsmuster ist vorhersehbar mit maximaler Empfindlichkeit senkrecht zur Länge der Antenne und eignet sich für Rundfunk- und Punkt-zu-Punkt-Kommunikation.

Was sind die Vorteile von UHF-Antennen?

1. Breite Abdeckung: Im Vergleich zur UKW-Antenne ist die Wellenlänge länger, was für Fernkommunikation und Rundfunk geeignet ist.

2. Weniger Störungen: In Städten und dicht besiedelten Gebieten gibt es weniger Störungen durch Hindernisse wie Gebäude und Bäume.

3. Bessere Signalqualität: Stellen Sie klarere Audio- und Videosignale bereit, um das Nutzungserlebnis zu verbessern.

4. Große Kanalkapazität: Das UHF-Frequenzband bietet Platz für mehr Fernsehkanäle und Radiosender mit mehr Auswahlmöglichkeiten.

5. Kompakte Größe: kleiner als eine UKW-Antenne, einfach zu installieren und unauffällig.

6. Kompatibel mit digitalen Signalen: Erfassen und dekodieren Sie digitale TV-Signale effizient und passen Sie sie an den digitalen Rundfunk an.

Typ der UHF-Antenne

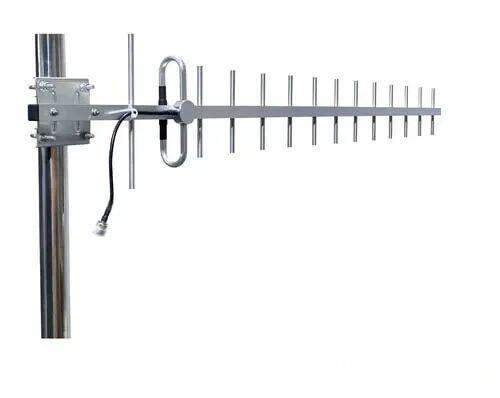

1.Yagi-Antenne: Richtantenne mit mehreren parallelen Elementen, häufig für den Fernsehempfang verwendet, geeignet für Gebiete mit schwachen Signalen.

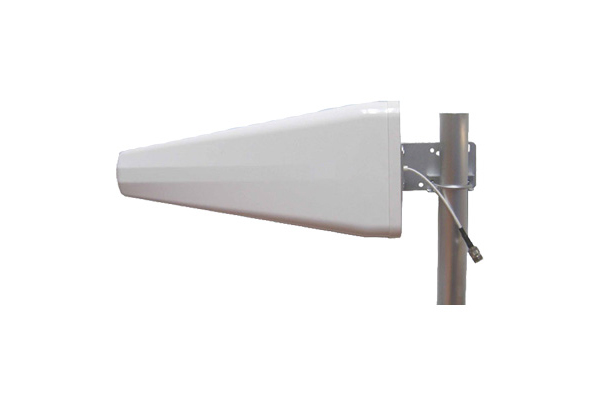

2. Logarithmisch-periodische Antenne: Breitbandantenne, enthält mehrere Dipolelemente unterschiedlicher Länge, geeignet für Fernsehen, Radio und drahtlose Kommunikation.

3. Panel-Antenne: flach rechteckig/quadratisch, geeignet für WLAN-Router, Signalverstärker, RFID, Internet der Dinge usw.

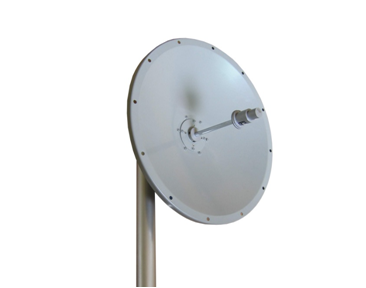

4. Parabolantenne: einschließlich Parabolreflektorschüssel und Speisehorn. Anpassung der Kommunikation über große Entfernungen (Backhaul, CCTV, Punkt-zu-Punkt-Kommunikation).

5. Quadrifilare Helix-Antenne (QHA): Vier spiralförmige Drähte sind um eine Mittelachse gewickelt, um zirkular polarisierte elektromagnetische Wellen abzustrahlen und zu empfangen.

Beispiel einer dedizierten UHF-Antenne

1. Marine-UHF-Antenne: beständig gegen Salzwasserkorrosion, auf Masthöhe installiert, geeignet für die Seekommunikation.

2. Marine-Schiffsantenne: verstärktes Design für militärische Zwecke, Korrosionsbeständigkeit, integrierte Erdung, geeignet für die elektromagnetische Umgebung des Schiffes.

3. UHF-Dipolantenne: omnidirektionale Abdeckung, geeignet für Einsatzfahrzeuge, Basisstationen und tragbare Kommunikationsgeräte.

Gefaltete Dipolantenne: Was ist das und warum wurde sie ausgewählt?

Kernstruktur

Zusammensetzung: Ein einzelner Leiter (Metall/Draht) ist auf sich selbst gefaltet, wobei zwei Enden eng benachbart sind.

Vorteile: Symmetrisches Signal, großer Impedanzbereich, geeignet für UHF/VHF-TV-Anwendungen.

Vorteile

1. Einfach zu bauen: preisgünstige Materialien für Heimwerker und schnelle Reparaturen.

2. Starke Haltbarkeit: einfache Struktur, gute Anpassungsfähigkeit an die Umwelt und lange Lebensdauer.

3. Hervorragende Impedanzanpassung: Natürliche Anpassung des 300-Ohm-Doppeladerkabels zur Reduzierung des Signalverlusts.

4. Flexible Installation: kompakt und unauffällig, geeignet für schmale Mastspitzen im Innen- oder Außenbereich.

5. Stabile Leistung: Der Fernsehempfangseffekt ist gut und die Audio- und Videosignale sind im gesamten Frequenzbereich stabil.

Rahmenantenne: Übersicht und allgemeine Verwendung

1. Kernstruktur

Form: Schleifen-/Spulendraht in geschlossenen Konfigurationen wie rund, quadratisch usw.

Direktionalität: Signale in alle Richtungen empfangen/senden, nicht auf eine einzige Richtung beschränkt.

2. Allgemeiner Gebrauch

TV-Empfang: Anpassung an Innenräume oder Bereiche mit mehreren Signalquellen.

Weitere Anwendungen: AM-Radio, Kurzwellenhören, RFID, drahtlose Kommunikation, Anpassung an Szenarien mit begrenztem Platzangebot.

Was ist der Unterschied zwischen VHF- und UHF-Antennen?

Kontrastdimension	UKW-Antenne	UHF-Antenne
Frequenzbereich	30-300 MHz	300-3000 MHz
Signalausbreitung	Große Ausbreitungsdistanz und starke Fähigkeit, Hindernisse zu durchdringen	Es lässt sich leicht absorbieren/reflektieren und weist eine gute Anpassungsfähigkeit an die städtische Umgebung auf.
Antennengröße	Größer	Kompakte Größe
Level aufsteigen	Der Gewinn ist hoch	Der Gewinn ist relativ gering
Hauptanwendung	Fernsehübertragung, UKW-Radio, Amateurfunk, See-UKW-Radio	Mobiltelefonsignal, Wi-Fi, Bluetooth, Satellitenkommunikation, städtische Fernsehübertragung

Dualband-/Multiband-Antenne: Kann gleichzeitig VHF- und UHF-Signale empfangen.

Was sind die besten Indoor- und Outdoor-UHF-Antennen?

(I) Beste Indoor-UHF-Antenne

1. Mohu Leaf Metro: Kompakt und einfach zu installieren, Reichweite bis zu 25 Meilen, Wand-/Fenstermontage.

2. Winegard FlatWave Amped FL5500a: Stilvolles Design mit einer Verstärkerreichweite von bis zu 50 Meilen.

3. ClearStream Eclipse: Starker Empfang, 35 Meilen Reichweite, flexible Installation (Wand/Fenster/hinter dem Fernseher).

(II) Beste Outdoor-UHF-Antenne

1. Channel Master CM-4228HD: Fernempfang, Reichweite bis zu 80 Meilen, multidirektionaler Empfangsmodus.

2. Antennen Direct DB8e: Hervorragende Leistung mit einer Reichweite von bis zu 70 Meilen und einem Fliege-Design für eine verbesserte Signalerfassung.

3. RCA ANT751E: Kompakt und einfach zu installieren, mit einer Reichweite von bis zu 70 Meilen, geeignet für die Installation auf dem Dach/Dachboden.

Fassen Sie zusammen

Grundwerte: UHF-Antennen sind der Schlüssel zur Leistung von UHF-abhängigen Geräten. Sie passen sich an verschiedene Szenarien wie Home Entertainment, mobile Kommunikation, Amateurfunk usw. an.

Bedeutung der Wahl: Die richtige UHF-Antenne kann das Erlebnis und die Leistung des Geräts erheblich verbessern.
