Was ist eine MIMO-Antenne?

Mimo-Antennen stellen mehrere Eingänge und mehrere Ausgänge dar.Wird normalerweise für IEEE 802.11n verwendet, kann aber auch für andere 802.11-Technologien verwendet werden.Die Mimo-Technologie lässt sich grob in zwei Kategorien einteilen: Sende-/Empfangs-Diversity und räumliches Multiplexing.Die Mimo-Antenne wird manchmal als räumliche Diversität bezeichnet, da sie mehrere räumliche Kanäle zum Senden und Empfangen von Daten verwendet und die Kapazität der Kanäle durch den Einsatz der Mimo-Technologie verbessert werden kann.

Klassifizierung von MIMO-Antennen

Die MIMO-Antenne kann je nach System in SISO (Single Input Single Output), MISO (Multiple Input Single Output), SIMO (Single Input Multiple Output), MIMO und kooperatives MIMO unterteilt werden.

(1) SISO, das Einzelantennenübertragung und Einzelantennenempfang verwendet.Theoretisch wird die Informationskapazität einer einzelnen Antenne durch das SNR der Verbindung begrenzt.

(2) MISO, das Mehrantennenübertragung und Einzelantennenempfang übernimmt.Die Basisstation übernimmt die Mehrantennenübertragung, und alle von der Basisstation bedienten Endbenutzer können einen Übertragungsdiversitätsgewinn erzielen, und die Verbindungskapazität erhöht sich logarithmisch mit der Erhöhung der Anzahl der Antennen.

(3) SIMO, bei dem Einzelantennenübertragung und Mehrantennenempfang verwendet werden, können alle von der Basisstation bedienten Endbenutzer den Empfangsdiversitätsgewinn erhalten, und die Verbindungskapazität erhöht sich logarithmisch mit der Erhöhung der Anzahl der Antennen.

(4) MIMO, das Mehrantennenübertragung und Mehrantennenempfang verwendet, und die Kombination verschiedener Antennenkonfigurationen zwischen Sender und Empfänger können die Datenübertragungsrate und die Systemkapazität erheblich verbessern.

Anwendung der MIMO-Antenne

Mimo-Anwendung in 3g Die Forschung zur Mimo-Technologie ist in einem relativ ausgereiften Stadium angekommen.Bisher wurde Mimo jedoch kaum kommerziell in zellularen Systemen implementiert.Zusätzlich zum MIMO-Schema hat 3G (dritte Generation) kein MIMO-Schema eingeführt.Es gibt zwei Hauptfaktoren, die die groß angelegte Kommerzialisierung von Mimo-Systemen beeinflussen: Der erste ist das Antennenproblem.Beim Entwurf von Mimo-Systemen sind die Anzahl und der Abstand der Antennen sehr wichtige Systemparameter.Für das Terminal reicht ein halber Wellenlängenabstand aus, um ein unkorreliertes Fading zu gewährleisten, und es können höchstens zwei Antennen verwendet werden.Für das Mobiltelefon kann die Installation von zwei Antennen ein Problem darstellen.Dies liegt daran, dass der Trend beim Design von Mobiltelefonen darin besteht, die Antenne in der Hülle unterzubringen, um die Attraktivität des Erscheinungsbilds zu verbessern, wodurch die Anforderungen an den Abstand fast streng werden.Der zweite Grund ist die Komplexität des Empfängers.Erstens erhöht die Schätzung des Mimo-Kanals im Empfänger die Komplexität.Darüber hinaus ist die Komplexität auch auf den speziellen HF- (Radiofrequenz-), Hardware- und Empfänger-Trennungsalgorithmus zurückzuführen.Die Kompatibilität des Systems mit bestehenden Nicht-Mimo-Netzwerken, die Tatsache, dass die ITU (International Telecommunication Union) noch kein einheitliches Mimo-Kanalmodell hat, und die Berücksichtigung von CSI (Kanalstatusinformationen) des Senders müssen ebenfalls berücksichtigt werden.2. Andere Anwendungen der Mimo-Technologie Die Mimo-Technologie ist im Bereich des drahtlosen Festnetz-Breitbandzugangs weit verbreitet, und die wichtigsten Unternehmen, die Mimo einführen, sind iospan wireless und Raze Technologies.Das Airburst-System von Iospan Wireless ist ein FDD-System (Frequenzduplex), das auf orthogonalem MIMO-OFDM-Frequenzmultiplex basiert.Das Skyfir-System von Raze Technologies verfügt außerdem über eine Mimo-Schnittstelle und kann mit einem Beamforming-Controller aufgerüstet werden.

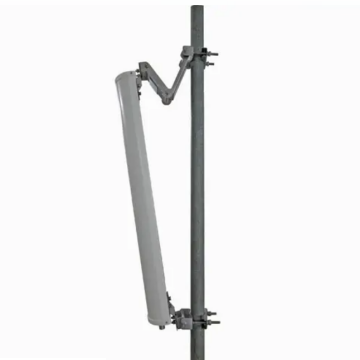

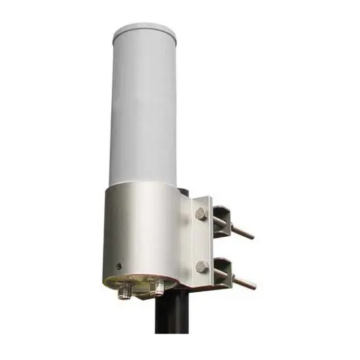

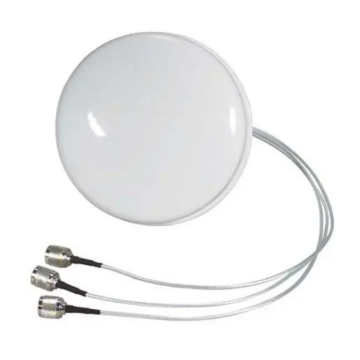

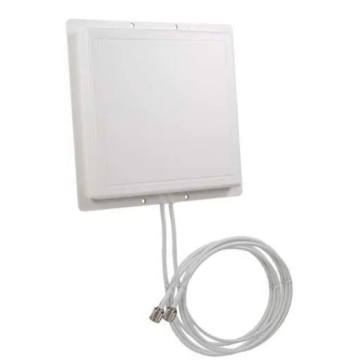

Arten von MIMO-Antennen

Was ist eine Magnetantenne?

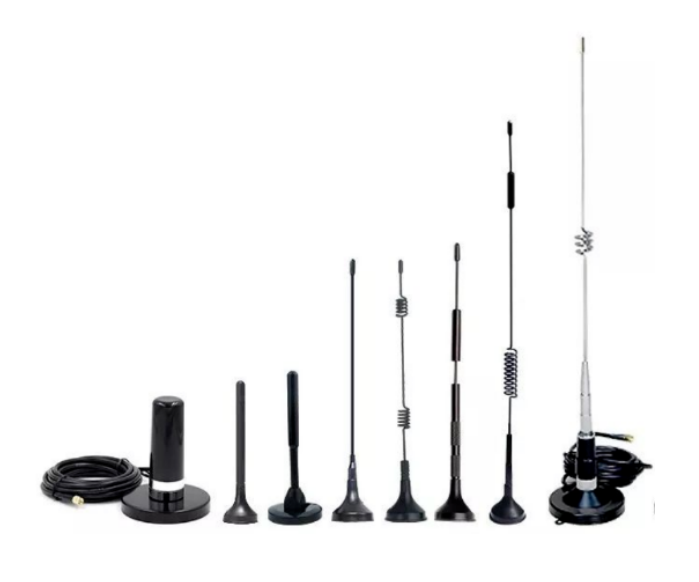

Struktur der Magnetantenne

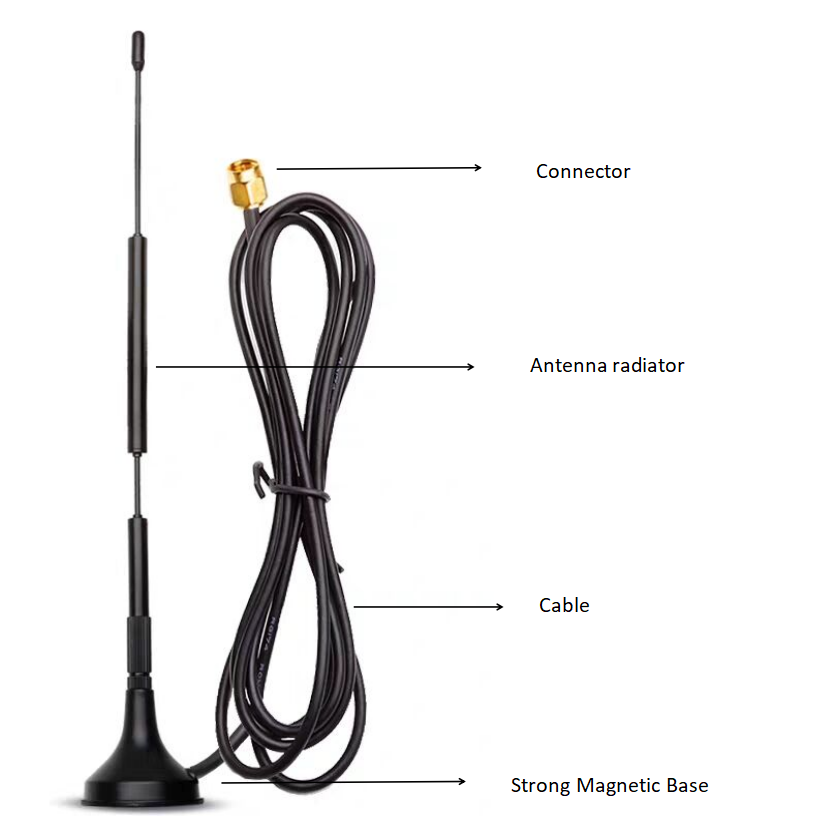

1.Der Antennenstrahler besteht aus Edelstahl, reinem Kupfer, Memory-Legierung und anderen Materialien und hat im Allgemeinen die Form einer Peitsche oder eines Stabes.Der Strahler einer Saugantenne ist eigentlich eine Monopolantenne (Peitschenantenne), bei der es sich um einen Arm eines symmetrischen Oszillators handelt, der senkrecht zu einer idealen Leiterebene (Masse) steht.Nach dem Antennenprinzip ist die Resonanzfrequenz der Drahtantenne ein ganzzahliges Vielfaches von 1/2 Wellenlänge.Nach dem Spiegelbildprinzip beträgt die ideale elektrische Mindestgröße der Magnetantenne 1/4 Wellenlänge auf der idealen unendlichen Ebene.Wenn der Gewinn verbessert werden soll, können wir die Länge des Antennenstrahlers (ein ganzzahliges Vielfaches von 1/4 Wellenlänge) erhöhen, indem wir in der Mitte eine Induktivität hinzufügen.

2. Die Funktion des starken Magnetfußes besteht darin, die gesamte Antenne zu fixieren und sicherzustellen, dass die Magnetantenne in leitendem Kontakt mit dem angesaugten Metall steht.

3. Zu den Kabeln gehören im Allgemeinen RG-Serien (RG58, RG174) und 3D-Drähte.

4. Die gängigen Arten von Antennenanschlüssen sind: N-Kopf, SMA, BNC, TNC, I-PEX usw. Unter diesen sind die gängigen Anschlüsse von Magnetantennen N-Kopf, SMA, BNC, TNC usw werden in männlich und weiblich unterteilt.Bei der Auswahl der Antennen müssen Sie Steckverbinder kaufen, die zur Ausrüstung passen.

Zwei Punkte, die bei der Verwendung einer Magnetantenne beachtet werden sollten

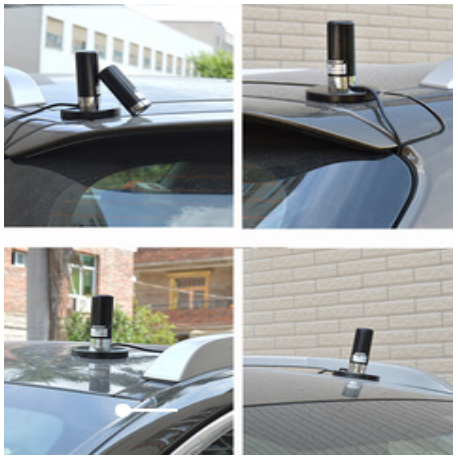

Es muss auf der Oberseite des Schranks oder der Lokomotive adsorbiert werden, um die Höhe und Strahlungsrichtung sicherzustellen und die beste Leistung der Antenne voll zur Geltung zu bringen.Bei Installation an anderen Stellen kann es zu stehenden Wellen, Mustern und Höhenunterschieden kommen, die die Kommunikationsreichweite beeinträchtigen.2. Versuchen Sie, die Antenne in einem weiten Sichtfeld zu installieren und vermeiden Sie die Installation in einem Schacht oder an einem Ort mit komplexer elektromagnetischer Umgebung.Nur so kann die Kommunikationsqualität verbessert und unvorhersehbare Störphänomene wie Hintergrundgeräusche reduziert werden.

Der Zweck der Magnetantenne

Apropos Magnetantenne: Lassen Sie uns zunächst über deren Vorteile sprechen.Bei korrekter Installationsmethode ist das Stehwellenverhältnis der Magnetantenne besser und effizienter als das der eingebauten Antenne, und es besteht keine Notwendigkeit für eine individuelle Anpassung.Bei gleichem Frequenzband und gleicher Baugröße wie bei der Klebestiftantenne ist der Gewinn höher und die Übertragungsentfernung länger, und je nach tatsächlichen Nutzungsanforderungen können unterschiedliche Einbaulagen gewählt werden.Zusätzlich zu den oben genannten Vorteilen bietet die Magnetantenne ein breites Einsatzspektrum, das neben unseren täglichen Verkaufsautomaten, Expressschränken und Autoradios auch für Funkmodule und Funkgateways mit mittleren Verstärkungsanforderungen geeignet ist.

Die Magnetantenne kann in Elektrokästen und Autos im Freien verwendet werden.Bei Verwendung im Freien kann das Radom aus FRP und anderen Materialien hergestellt werden, die wasser- und winddicht sein können.

Der Magnet Die Antenne kann auch in Verkaufsautomaten verwendet werden.Die Basis der Antenne ist ein starker Magnetsauger, der einfach zu installieren ist und schwer herunterfällt.
