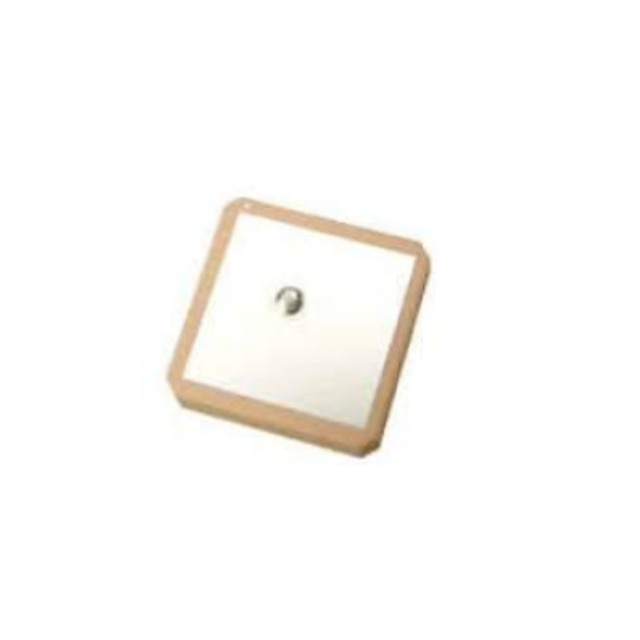

Was ist eine Keramikantenne?

In einer zunehmend vernetzten Welt wächst die Nachfrage nach kleineren, effizienteren und zuverlässigeren drahtlosen Geräten weiter. Das Herzstück vieler dieser kompakten Geräte ist eine entscheidende Komponente: die Keramikantenne. Diese kleine, aber leistungsstarke Antennentechnologie ist ein Schlüsselfaktor für das Internet der Dinge (IoT), moderne Kommunikation und tragbare Elektronik und ermöglicht ihnen die drahtlose Kommunikation, ohne wertvollen Innenraum zu opfern. Aber was genau ist eine Keramikantenne und wie funktioniert sie? Dieser umfassende Leitfaden befasst sich mit den Prinzipien, Typen, Anwendungen und zukünftigen Trends dieser grundlegenden Technologie und bietet einen tiefen Einblick in die Gründe, warum sie zu einem Eckpfeiler des modernen drahtlosen Designs geworden ist.

Einführung in Keramikantennen

Eine Keramikantenne ist eine kleine Hochleistungsantenne, die ein Keramikmaterial als Substrat oder Basis verwendet. Keramische Materialien werden aufgrund ihrer hohen Dielektrizitätskonstante ausgewählt, eine Eigenschaft, die es ermöglicht, die Größe der Antenne physikalisch zu verkleinern und gleichzeitig eine effektive Leistung bei hohen Frequenzen beizubehalten. Im Gegensatz zu herkömmlichen externen Peitschen- oder Stabantennen werden Keramikantennen in der Regel als oberflächenmontierte Komponenten konzipiert, wodurch sie sich ideal für kompakte, integrierte Designs eignen, bei denen der Platz knapp ist.

Der Hauptvorteil der Verwendung der Keramikantennentechnologie ergibt sich aus der Physik des Antennendesigns. Die Wellenlänge eines Signals steht im umgekehrten Verhältnis zur Quadratwurzel der Dielektrizitätskonstante des Substratmaterials. Da keramische Antennensubstrate eine viel höhere Dielektrizitätskonstante haben als die Standardmaterialien, die in Leiterplatten (PCBs) verwendet werden, wird die Wellenlänge innerhalb der Keramik effektiv verkürzt. Dieses physikalische Prinzip ermöglicht es Ingenieuren, Antennen zu entwerfen, die deutlich kleiner sind als ihre herkömmlichen Gegenstücke, ein Merkmal, das für die schlanken und miniaturisierten Geräte von heute von entscheidender Bedeutung ist .

Wie funktioniert eine Keramikantenne?

Das grundlegende Funktionsprinzip einer Keramikantenne beruht auf ihrer Fähigkeit, elektrische Energie in elektromagnetische Strahlung (zum Senden) und umgekehrt (zum Empfangen) umzuwandeln. Es fungiert als Resonanzstruktur, die sorgfältig auf bestimmte Frequenzbänder abgestimmt ist.

• Energieumwandlung: Im Kern ist eine Keramikantenne als Schnittstelle zwischen geführten Wellen in einem Stromkreis und Freiraumwellen konzipiert. Beim Senden wird ein hochfrequentes elektrisches Signal vom Sender des Geräts in die Antenne eingespeist. Das Keramiksubstrat mit seiner hohen Dielektrizitätskonstante begrenzt das elektrische Feld eng und ermöglicht es einer kleinen Struktur, effizient zu schwingen und die Energie als elektromagnetische Welle abzustrahlen. Im Empfangsmodus, beispielsweise bei der Erfassung eines GPS-Signals, ist der Vorgang umgekehrt: Die Antenne fängt elektromagnetische Wellen aus dem Weltraum auf und wandelt sie wieder in einen winzigen elektrischen Strom um, der dann vom Empfänger verstärkt und verarbeitet wird .

• Die Rolle des Keramiksubstrats: Die Leistung der Keramikantenne hängt stark von den Eigenschaften der Keramik selbst ab. Die hohe Dielektrizitätskonstante ist der Schlüssel zur Miniaturisierung. Darüber hinaus sind die Qualität des Keramikpulvers und die Präzision des Sinterprozesses entscheidend für die Erzielung gleichbleibender Leistung, geringer Verluste und hoher Stabilität über alle Betriebstemperaturen hinweg . Die Oberfläche der Keramik ist mit einer leitfähigen Silberschicht beschichtet, deren Form und Muster fein abgestimmt sind, um die gewünschte Resonanzfrequenz und Impedanz zu erreichen .

Schlüsseltypen und Herstellungsprozesse

Nicht alle Keramikantennen sind gleich. Sie werden hauptsächlich nach ihrer Bauweise kategorisiert, die sich direkt auf ihre Größe, Leistung und Kosten auswirkt.

• Bulk-Keramikantenne: Dies ist der einfachere der beiden Typen. Es wird durch Sintern eines einzelnen massiven Keramikblocks bei hohen Temperaturen hergestellt. Sobald der Keramikblock geformt ist, wird das metallische Strahlungselement direkt auf seine Oberfläche gedruckt. Diese Methode ist unkompliziert, kann jedoch zur Erzielung einer extremen Miniaturisierung weniger flexibel sein .

• Mehrschichtige Keramikantenne: Dieser fortschrittlichere Typ wird mithilfe der LTCC-Technologie (Low-Temperature Co-fired Ceramic) hergestellt. Bei diesem Verfahren werden mehrere dünne Schichten Keramikband mit präzisen metallischen Leitermustern bedruckt. Diese Schichten werden dann in einem einzigen Hochtemperaturschritt gestapelt, ausgerichtet und gemeinsam gebrannt. Dieser LTCC-Ansatz ermöglicht es Designern, komplexe dreidimensionale Leiterstrukturen zu erstellen, die in die Keramik eingebettet sind, was zu deutlich kleineren Größen und der Möglichkeit führt, Mehrfrequenz- oder fortschrittlichere Antennendesigns zu erstellen. Es ist die dominierende Technologie für moderne, leistungsstarke Keramikantennenkomponenten .

Die folgende Tabelle fasst die Hauptunterschiede zwischen diesen beiden Herstellungsansätzen zusammen:

Wichtige Leistungsparameter und Spezifikationen

Um die richtige Keramikantenne für eine Anwendung auszuwählen, müssen Ingenieure mehrere wichtige Leistungsparameter kennen. Diese Spezifikationen sind entscheidend, um sicherzustellen, dass die Antenne im Gesamtsystem effektiv funktioniert.

• Gewinn: Der in dBi gemessene Gewinn gibt an, wie effektiv die Antenne die abgestrahlte Leistung in eine bestimmte Richtung konzentriert. Eine in einer GPS-Anwendung verwendete Keramikantenne könnte einen Gewinn von etwa 2–3 dBi haben und eignet sich zum Empfang von Signalen von Satelliten am Himmel .

• Spannungs-Stehwellenverhältnis (VSWR): Dies ist ein Maß dafür, wie gut die Eingangsimpedanz der Antenne an die Ausgangsimpedanz des Senders angepasst ist. Ein niedrigeres VSWR (näher an 1:1) weist auf eine bessere Anpassung und eine effizientere Leistungsübertragung hin, was bedeutet, dass weniger Signal zurückreflektiert wird und als Wärme verloren geht .

• Bandbreite: Dies bezieht sich auf den Frequenzbereich, über den die Antenne effektiv arbeiten kann. Eine häufige Einschränkung von Keramikantennen ist ihre relativ geringe Bandbreite im Vergleich zu einigen größeren Antennentypen, was die Entwicklung für mehrere, weit auseinander liegende Frequenzbänder zu einer Herausforderung machen kann .

• Polarisation: Dies beschreibt die Ausrichtung der von der Antenne abgestrahlten elektromagnetischen Welle. GPS und viele Satellitenkommunikationssysteme verwenden beispielsweise Zirkularpolarisation, um Signalverschlechterungen durch atmosphärische Bedingungen und Satellitenausrichtung zu mildern, und viele Keramikantennen sind darauf ausgelegt .

Vorteile von Keramikantennen

Wie jede Technologie weisen Keramikantennen eine Reihe von Kompromissen auf, die Designer sorgfältig abwägen müssen.

Vorteile

• Kompakte Größe: Das ist ihr Hauptvorteil. Die hohe Dielektrizitätskonstante ermöglicht die kleinsten Formfaktoren auf dem Markt, was für moderne tragbare Geräte, kompakte IoT-Sensoren und schlanke Smartphones unerlässlich ist .

• Hohe Leistung und Stabilität: Keramische Materialien bieten eine hervorragende thermische Stabilität, was bedeutet, dass die Leistung der Antenne über einen weiten Betriebstemperaturbereich hinweg konstant bleibt. Sie weisen außerdem eine gute Beständigkeit gegenüber Störeinflüssen und Umwelteinflüssen auf .

• Robust und langlebig: Mit einer soliden Keramikkonstruktion sind diese Antennen äußerst beständig gegen Korrosion, Feuchtigkeit und physische Abnutzung und eignen sich daher für raue Umgebungsbedingungen, in denen flexible Antennen versagen könnten .

• Einfache Integration: Ihr SMD-Gehäuse (Surface Mount Device) ermöglicht eine einfache und automatisierte Montage auf Leiterplatten, was den Herstellungsprozess rationalisiert und die Montagekosten senkt .

Keramikantennen im Vergleich zu anderen Antennentechnologien

Bei der Auswahl einer Antenne kommt es oft auf die Entscheidung zwischen einer Keramikantenne und einer PCB-Leiterbahnantenne an. Die folgende Tabelle bietet einen klaren Vergleich als Orientierungshilfe für diese Entscheidung und verdeutlicht, wie Keramikantennen im Vergleich zu herkömmlichen Bluetooth-Antennen und anderen Typen abschneiden .

Wie die Tabelle zeigt, ist eine Keramikantenne die bessere Wahl, wenn die primären Designfaktoren Miniaturisierung, stabile Leistung ohne umfangreiche Abstimmung und Haltbarkeit sind. Umgekehrt kann eine PCB-Trace-Antenne bei kostensensiblen Projekten, bei denen der Platinenplatz weniger begrenzt ist und internes HF-Know-how verfügbar ist, eine praktikable Option sein.

Hauptanwendungsszenarien

Die einzigartigen Eigenschaften von Keramikantennen machen sie in einer Vielzahl moderner elektronischer Geräte unverzichtbar.

• Internet der Dinge (IoT) und intelligente Geräte: Die Ausbreitung des IoT ist ein wesentlicher Treiber für die Einführung von Keramikantennen. Kompakte IoT-Sensoren für Smart Homes, Industrieüberwachung und Landwirtschaft verlassen sich bei der drahtlosen Kommunikation auf diese Antennen und nutzen häufig Protokolle wie LoRa, Zigbee und Bluetooth Low Energy (BLE). .

• GPS- und GNSS-Empfänger: Keramikantennen sind die vorherrschende Lösung für GPS- und GNSS-Anwendungen (Global Navigation Satellite System) , einschließlich Fahrzeugnavigation, Anlagenverfolgung und tragbare Fitnessgeräte. Ihre Fähigkeit, Satellitensignale in einem kleinen Paket effektiv zu empfangen, ist entscheidend .

• Smartphones und Wearables: Der unermüdliche Drang nach dünneren und leichteren Smartphones und Smartwatches hat den Innenraum äußerst wertvoll gemacht. Keramikantennen werden in diesen Geräten häufig für Wi-Fi, Bluetooth und sogar Mobilfunkverbindungen verwendet .

• Automobilelektronik: Moderne Fahrzeuge sind mit einer wachsenden Zahl drahtloser Systeme ausgestattet, von schlüssellosem Zugang und Reifendrucküberwachung bis hin zu Telematik und V2X-Kommunikation (Vehicle-to-Everything). Aufgrund ihrer Robustheit und Zuverlässigkeit eignen sich Keramikantennen gut für die anspruchsvolle Automobilumgebung .

Zukünftige Trends

Die Zukunft der Keramikantennentechnologie konzentriert sich auf die Überwindung aktueller Einschränkungen und die Erfüllung neuer Anforderungen. Zu den Schlüsselbereichen der Forschung und Entwicklung gehören:

• Multiband-Integration: Entwicklung einzelner Keramikantennenkomponenten, die effizient über mehrere, unterschiedliche Frequenzbänder hinweg arbeiten können (z. B. durch die Kombination von GPS, 4G/5G und Wi-Fi) .

• Unterstützung höherer Frequenzen: Da die drahtlose Technologie für Hochgeschwindigkeitsdaten in das Millimeterwellenspektrum (mmWave) vordringt, werden Keramikantennen so angepasst, dass sie bei diesen höheren Frequenzen effektiv funktionieren .

• Fortschrittliche Materialien und Prozesse: Innovationen bei LTCC-Prozessen und die Entwicklung neuer Keramikzusammensetzungen sollen Antennen mit noch besserer Leistung, kleineren Größen und geringeren Kosten hervorbringen .




Abschluss

Die Keramikantenne ist eine grundlegende Technologie, die die drahtlose Revolution vorangetrieben hat. Durch die beispiellose Kombination aus Miniaturisierung, robuster Leistung und zuverlässiger Integration ist es zur Lösung der Wahl für alles geworden, von Handheld-Geräten bis hin zu globalen Industriesystemen. Da sich Trends wie IoT und 5G weiterentwickeln und immer mehr vernetzte und intelligentere Geräte erfordern, wird die Rolle der Keramikantenne immer wichtiger. Seine kontinuierliche Weiterentwicklung mit dem Ziel, größere Bandbreiten und höhere Frequenzen zu erreichen, stellt sicher, dass es auch in den kommenden Jahren an der Spitze der drahtlosen Innovation bleiben wird.
