Unterschied zwischen Dipolantenne und Monopolantenne

Die Hauptunterschiede zwischen der Dipolantenne und der Monopolantenne liegen im Aufbau und im Funktionsprinzip. Die Hauptunterschiede sind wie folgt:

1. Aufbau

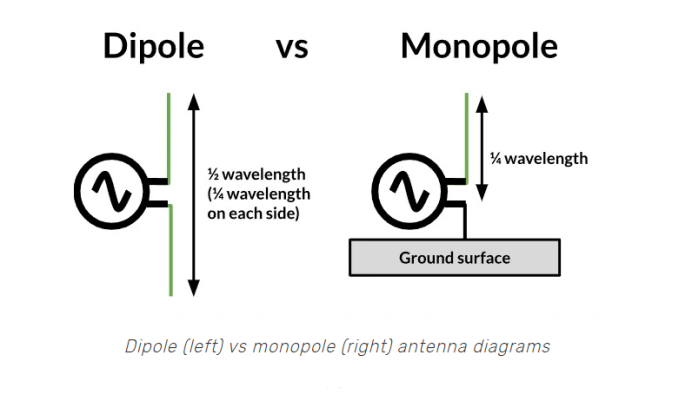

Eine Dipolantenne besteht aus zwei symmetrischen Leiterelementen, während eine Monopolantenne aus einem Leiterelement und einer Masseplatte besteht. Vereinfacht ausgedrückt hat eine Dipolantenne zwei symmetrische Pole, während eine Monopolantenne nur einen Pol hat und die andere Hälfte durch eine Masseplatte ersetzt wird. Wie in der Abbildung gezeigt:

2. Strahlungseigenschaften

Das Strahlungsmuster des Dipols ist eine symmetrische „Achterfigur“ (omnidirektional in der Äquatorialebene, mit null axialer Strahlung). Der Gewinn ist etwas höher als der des Monopols (ca. 2,15 dBi). Das Strahlungsmuster des Monopols ähnelt der oberen Hälfte eines Dipols (abhängig von der Grundebene), das in der horizontalen Ebene omnidirektional ist. Die vertikale Strahlung ist in der oberen Hemisphäre konzentriert. Der Gewinn beträgt etwa die Hälfte eines Dipols (etwa 0–3 dBi, abhängig von der Qualität der Grundebene).

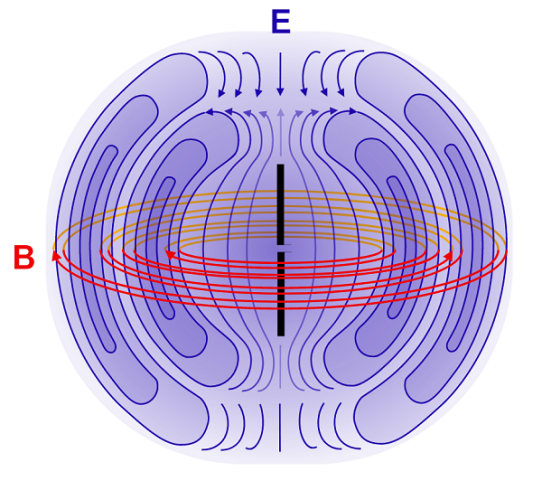

Dipol-Modus des elektromagnetischen Feldes

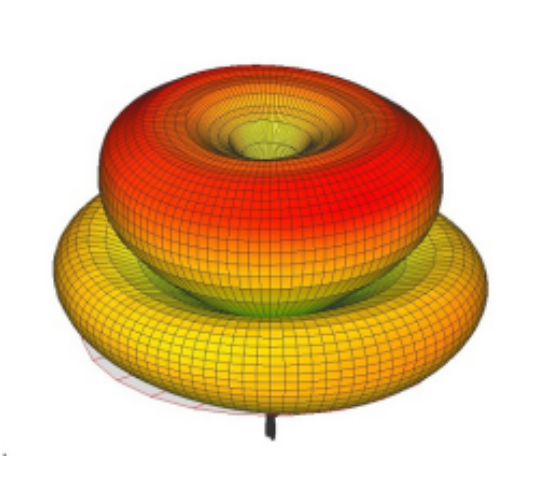

Muster des elektromagnetischen Feldes einer Monopolantenne

3. Impedanz und Bandbreite

Der Dipol hat eine theoretische Eingangsimpedanz von 73 Ω (im freien Raum), liegt aber tatsächlich eher bei 50 Ω oder 75 Ω (zur einfachen Anpassung an gängige HF-Kabel). Schmale Bandbreite (insbesondere für Halbwellendipole). Die Eingangsimpedanz des Monopols beträgt die Hälfte der eines Dipols (ca. 36 Ω) und wird normalerweise durch ein Anpassungsnetzwerk auf 50 Ω getrimmt. Die Bandbreite kann größer sein (insbesondere, wenn die Masseebene groß ist).

4. Anwendungsszenario

Dipole erfordern symmetrische Strahlung oder Szenarien mit hoher Verstärkung (z. B. Kurzwellenkommunikation, Richtungsübertragung). Von Metallgegenständen fernhalten (Störungen durch Masseebene vermeiden). Monopole werden in tragbaren Geräten (z. B. Mobiltelefonen, Walkie-Talkies) und Fahrzeugantennen (wobei die Fahrzeugkarosserie als Masseebene verwendet wird) verwendet. Geeignet für Szenarien mit begrenztem Platzangebot (nur Einzelleiter).

Dipolantenne

einer Monopolantenne

Weitere wichtige Unterschiede

Erdungsabhängigkeit: Monopol muss über eine Erdungsebene verfügen, sonst sinkt die Leistung dramatisch; Dipole benötigen keine Erdung.

Größe: Der Monopol hat eine kürzere physikalische Länge (λ/4 vs. λ/2), aber die Größe der Grundebene wird berücksichtigt.

Polarisation: Beide sind linear polarisiert (normalerweise vertikal), aber Monopol ist stärker von Unregelmäßigkeiten der Grundebene betroffen.
