GL-SMAC2
Asialeren
8517710000
100 Stück
Akzeptiert
10000 Stück/Tag
| Menge: | |
|---|---|
Frequenzbereich (GHz) | 6 |
Impedanz (Ohm) | 50 |
VSWR | 1.10 |
Prüfspannung (max.) | 2500 V |
PIM (3. Ordnung ) | ≤-160 dBc bei 2 x 20 W |
Paarungszyklen | ≥ 500 |
Kupplungsdrehmoment | Maximal 1,7 Nm |
Empfohlenes Kupplungsdrehmoment | 0,7-1,1 Nm |
Temperaturbereich | -55℃-+155℃ |
Äußerer Kontakt | Messing- CuSnZn-Beschichtung |
Center-Kontakt | Messing- Ag-Beschichtung |
Kabelgruppe | N / A |
Beschichtung | C uSnZn |
Länge (mm) | Ф 7,8*12,9*3,5 |

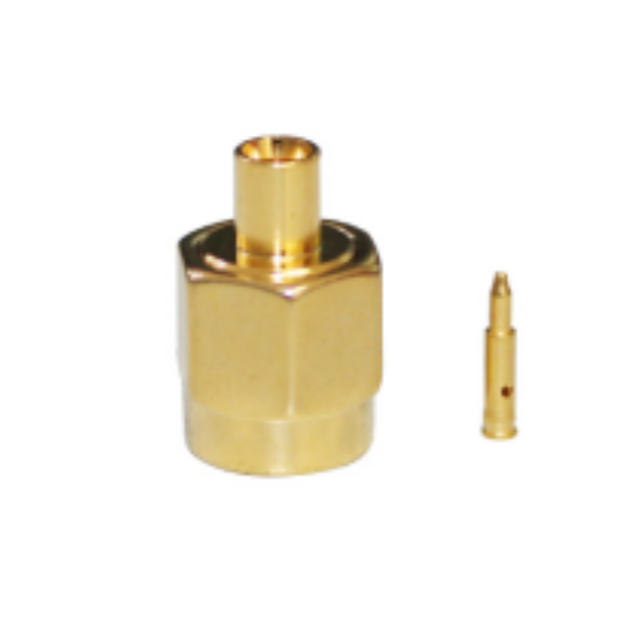

Produkteinführung
1. 50 Ω Standardimpedanz, geeignet für die Signalübertragungsanforderungen gängiger HF-Systeme.
2. Deckt den Frequenzbereich von 0 bis 6 GHz mit einem VSWR ≤ 1,10 ab und bietet eine hohe Signalintegrität für allgemeine HF-Anwendungen.
3. Außenkontakt und Mittelkontakt verbessern Leitfähigkeit, Korrosionsbeständigkeit und Haltbarkeit.
4. Die kompakte Größe spart Installationsraum und eignet sich für Geräte mit dichtem Anschlusslayout.
5. Unterstützt ≥500 Steckzyklen und ein empfohlenes Kupplungsdrehmoment von 0,7–1,1 Nm und gewährleistet so eine langfristig zuverlässige Verbindung
Anwendungsszenarien
1. Drahtlose Kommunikationsgeräte: Kompatibel mit 4G/LTE-Routern, Basisstationen für kleine Zellen und drahtlosen Zugangspunkten.
2. Unterhaltungselektronik: Passend für IoT-Sensoren, Smart-Home-RF-Module und tragbare drahtlose Geräte.
3. Automobilelektronik: Geeignet für Infotainmentsysteme im Fahrzeug, Reifendrucküberwachung (TPMS) und Auto-HF-Empfänger.
4. Industrielle Steuerungssysteme: Wird in industriellen drahtlosen Gateways, HF-Datensendern und Fernüberwachungsgeräten verwendet.
FAQ
F: Welche Impedanz hat dieser SMA-HF-Stecker?
A: Es verfügt über eine Standardimpedanz von 50 Ω und passt perfekt zu gängigen Hochfrequenzsystemen.
F: Wie hoch ist die maximale Betriebsfrequenz des Steckers?
A: Es unterstützt bis zu 6 GHz bei Verwendung mit halbstarrer Verkabelung und erfüllt so Hochfrequenzanforderungen.
F: Wie oft kann dieser Steckverbinder gesteckt und wieder gelöst werden?
A: Es unterstützt ≥500 Steckzyklen und gewährleistet so einen langfristig zuverlässigen Einsatz in Szenarien mit häufigen Verbindungen.
F: Was ist der Betriebstemperaturbereich dieses SMA-Steckers?
A: Es arbeitet stabil zwischen -55 °C und +155 °C und ist für Anwendungen in rauen Umgebungen geeignet.
F: Welcher maximalen Prüfspannung kann dieser Stecker standhalten?
A: Es kann einer Prüfspannung von bis zu 2500 V standhalten und erfüllt damit die Sicherheits- und Isolationsanforderungen.
