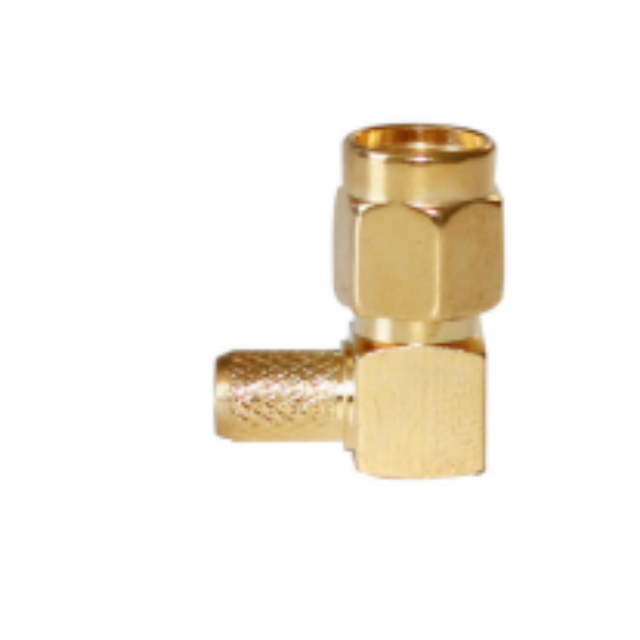

GL-SMAC1
Asialeren
8517710000
100 Stück
Akzeptiert
10000 Stück/Tag
| Menge: | |
|---|---|
Frequenzbereich (GHz) | 11 |
Impedanz (Ohm) | 50 |
VSWR | 1.15 |
Prüfspannung (max.) | 2500 V |
PIM (3. Ordnung ) | ≤-160 dBc bei 2 x 20 W |
Paarungszyklen | ≥ 500 |
Kupplungsdrehmoment | Maximal 1,7 Nm |
Empfohlenes Kupplungsdrehmoment | 0,7-1,1 Nm |
Temperaturbereich | -55℃-+155℃ |
Äußerer Kontakt | Messing- CuSnZn-Beschichtung |
Center-Kontakt | Messing- Ag-Beschichtung |
Kabelgruppe | N / A |
Beschichtung | C uSnZn |
Länge (mm) | Ф 7,8*17,1*13,5 |
Produkteinführung
1. 50 Ω Standardimpedanz, geeignet für die Signalübertragungsanforderungen gängiger HF-Systeme.
2. Unterstützt die Hochfrequenzübertragung von Gleichstrom bis 18 GHz, mit halbstarrem Kabel ist die Leistung stabiler und der Signalverlust gering.
3. Miniaturisiertes Design spart Installationsraum.
4. Der minimale Mittenabstand zwischen benachbarten Schnittstellen ist relativ klein, was eine Integration mit hoher Dichte ermöglicht und die Anzahl der Geräteanschlüsse erhöht.
5. Es verfügt über ein vernickeltes Messinggehäuse, das leicht und langlebig ist.
Anwendungsszenarien
1. 5G-Kommunikationsausrüstung: Gilt für 5G-Basisstations-HF-Module, Millimeterwellen-Frontends und Mikrowellen-Backhaul-Einheiten.
2. Test- und Messgeräte: Kompatibel mit Spektrumanalysatoren, Netzwerkanalysatoren, Mehrkanal-Signalgeneratoren und anderen Geräten.
3. Luft- und Raumfahrt: Wird für Satellitenkommunikationsterminals, Radarsysteme und elektronische Gegenmaßnahmenausrüstung verwendet.
4. Industrielles Internet der Dinge: Es kann für Hochfrequenzsensoren, RFID-Systeme und industrielle drahtlose Gateways verwendet werden.
FAQ
F: Welche Impedanz hat dieser SMA-HF-Stecker?
A: Es verfügt über eine Standardimpedanz von 50 Ω und passt perfekt zu gängigen Hochfrequenzsystemen.
F: Wie hoch ist die maximale Betriebsfrequenz des Steckers?
A: Bei Verwendung mit halbstarrer Verkabelung unterstützt es bis zu 18 GHz und erfüllt so Hochfrequenzanforderungen.
F: Wie oft kann dieser Steckverbinder gesteckt und wieder gelöst werden?
A: Es unterstützt ≥500 Steckzyklen und gewährleistet so einen langfristig zuverlässigen Einsatz in Szenarien mit häufigen Verbindungen.
F: Was ist der Betriebstemperaturbereich dieses SMA-Steckers?
A: Es arbeitet stabil zwischen -55 °C und +155 °C und ist für Anwendungen in rauen Umgebungen geeignet.
F: Welcher maximalen Prüfspannung kann dieser Stecker standhalten?
A: Es kann einer Prüfspannung von bis zu 2500 V standhalten und erfüllt damit die Sicherheits- und Isolationsanforderungen.
