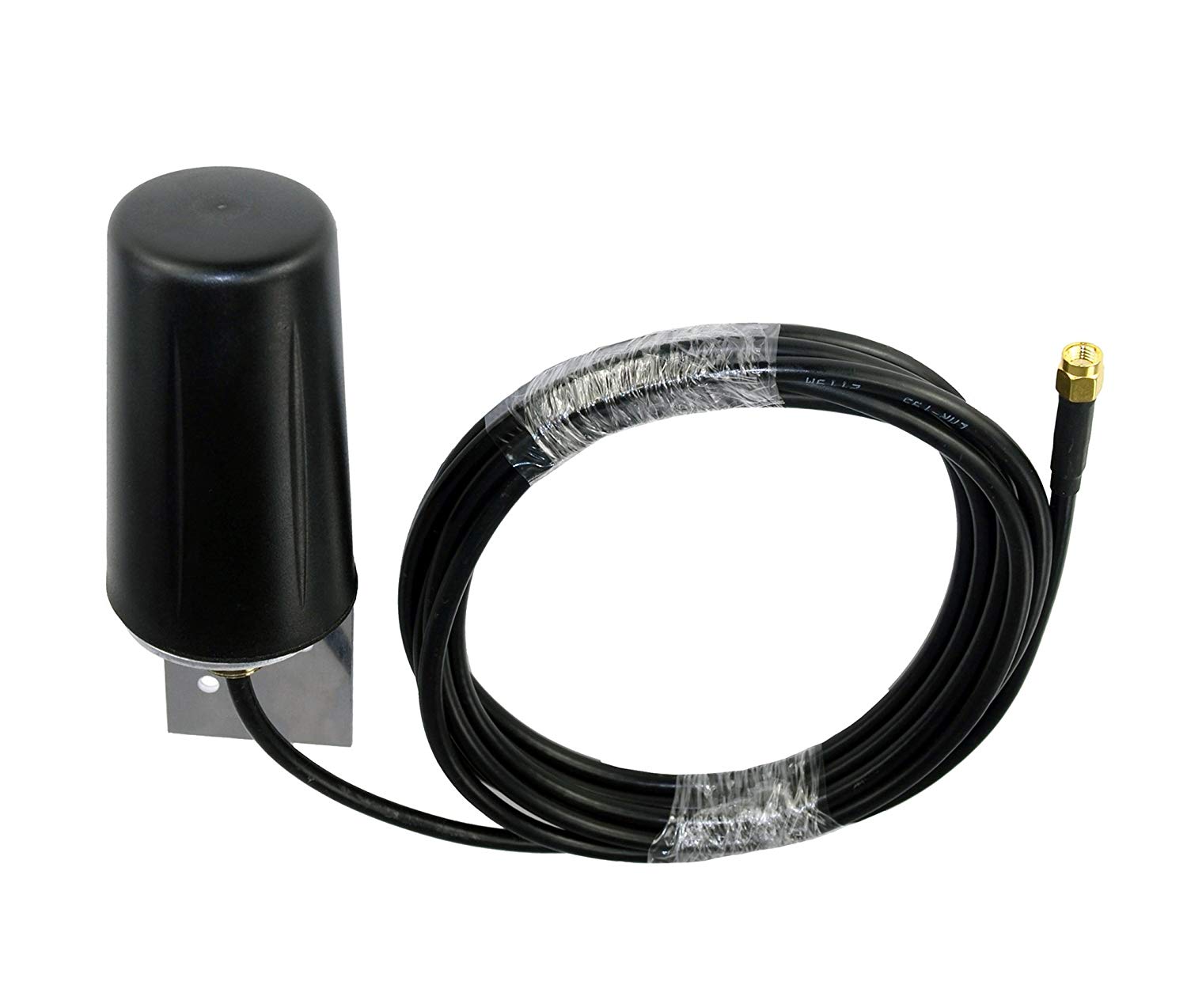

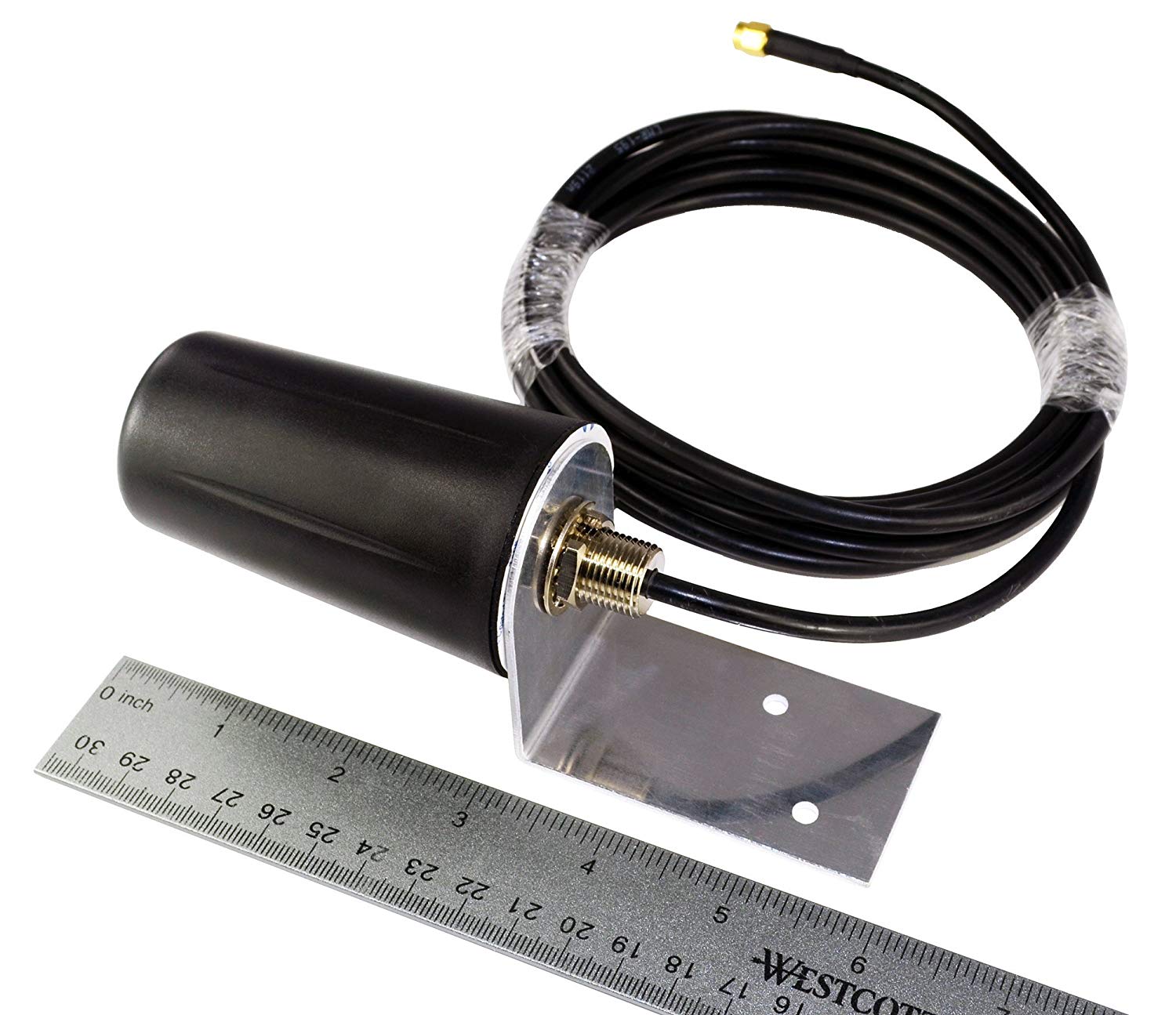

Produktionslinien 5g Schraubantenne LMR195 und SMA-Stecker
Parameterdefinition : Geben Sie den Antennengewinn, die Bandbreite und das Spannungs-Stehwellenverhältnis (VSWR < 1,5) basierend auf 5G-Frequenzbändern (Sub-6GHz oder Millimeterwelle) an.
Simulation und Optimierung : Validieren Sie Strahlungsmuster, Impedanzanpassung und Hochfrequenzleistung mit elektromagnetischen Simulationstools (z. B. ANSYS HFSS).
Materialauswahl : Verwenden Sie verlustarme PCB-Substrate (z. B. Rogers RO4000-Serie), LMR195-Kabel (geringe Dämpfung, 50 Ω Impedanz) und SMA-Anschlüsse (hochfrequenzkompatibel).
Unterschiede zwischen ähnlichen Antennen
P/N | GL-DY831 | GL-DY833 | GL-DY835 |
Gewinnen | 5 | 10 | 9 |
Dimensions | 30*320 | 70*880 | 90*595 |
Kernkomponenten :
Antennenstrahlelement (PCB-geätzte oder metallgeprägte Struktur).
LMR195-Koaxialkabel (auf die vorgesehene Länge zugeschnitten).
SMA-Stecker (gerade/rechtwinklig, vergoldete Kontakte).
Schraubengehäuse (Metallgehäuse, Gewindeschnittstelle, Korrosionsschutzbehandlung).
Kabelabisolierung :
Ziehen Sie den Außenmantel des LMR195 präzise ab, um die geflochtene Abschirmung und das innere Dielektrikum freizulegen.
Legen Sie den Innenleiter (Kern) frei, um den Lötanforderungen des SMA-Steckers zu entsprechen.
Handhabung der Abschirmung : Falten Sie das Schirmgeflecht zurück oder löten Sie es an, um eine solide Erdung mit dem Steckergehäuse sicherzustellen.
Installation des SMA-Steckers :
Löten Sie den Innenleiter an den Mittelstift des Steckers; Crimpen/löten Sie den Schirm an das Steckergehäuse.
Verwenden Sie spezielle Werkzeuge, um die koaxiale Ausrichtung aufrechtzuerhalten und Impedanzdiskontinuitäten zu vermeiden (kritisch für 5G-Hochfrequenzsignale).
Anschluss der Antenneneinheit :
Löten Sie den LMR195-Innenleiter an das abstrahlende Patch oder die Spiralstruktur der Leiterplatte.
Verbinden Sie die Abschirmung mit der Erdungsebene der Leiterplatte, um Signalverluste zu minimieren.
Schraubbefestigung : Schrauben Sie die Antenneneinheit sicher in das Gehäuse ein, um mechanische Stabilität zu gewährleisten.
Abdichtung : Tragen Sie wasserfeste O-Ringe oder Vergussmasse auf (Schutzart IP67 für den Außenbereich).
Elektrische Prüfung :
VSWR-Test : Validieren Sie die Impedanzanpassung mit einem Vektornetzwerkanalysator (VNA) (Ziel: < 1,5).
Strahlungsprüfung : Messen Sie Verstärkung, Strahlbreite und Strahlungsmuster in einer reflexionsarmen Kammer.
S-Parameter-Test : Stellen Sie sicher, dass S11 < -10 dB (strengere Toleranz für 5G-Hochfrequenzbänder).
Umwelttests : Führen Sie Temperaturwechseltests (-40 °C bis 85 °C) und Vibrationstests durch, um die Zuverlässigkeit zu überprüfen.
Beschriftung : Markieren Sie Frequenzband, Verstärkung, Polarisation und andere Spezifikationen.
ESD-sichere Verpackung : Schützen Sie hochfrequenzempfindliche Komponenten.
