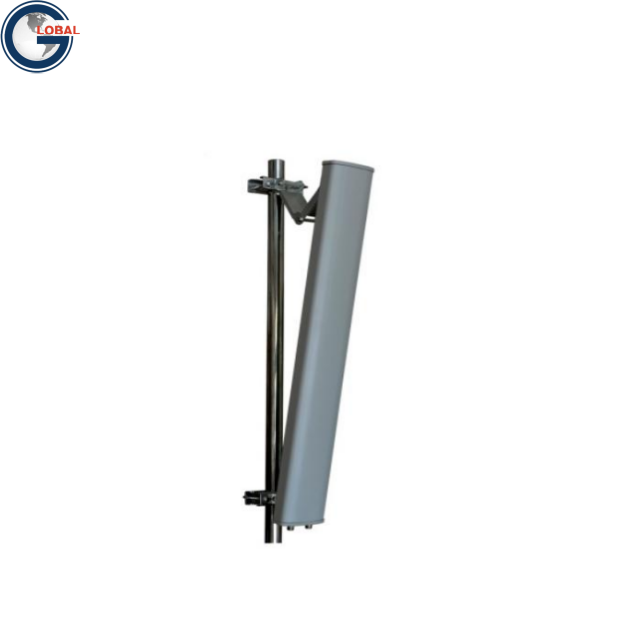

GL-DY2327S6517
Asialeren
8517710000
50 Stück
akzeptiert
10000 Stück/Tag
| Menge: | |
|---|---|
Elektrische Spezifikationen | |
Frequenzbereich -MHz | 2300-2700 |
Polarisation | ±45° |
VSWR | ≤1,5 |
Gain-dBi | 17 |
Horizontale Strahlbreite | 65° |
Breite des vertikalen Strahls | 7,5° |
Verhältnis von vorne nach hinten – dB | ≥25 |
Isolation zwischen Ports-dB | ≥28 |
Eingangsimpedanz-Ω | 50 |
Maximale Eingangsleistung-W | 100 |
Blitzschutz | Gleichstrommasse |
Mechanische Spezifikationen | |
Eingangsanschlusstyp | 2xN-K |
Anschlussplatz | Unten |
Abmessungen -mm | 950×128×56 |
Packungsgröße -mm | 1050×230×160 |
Antennengewicht: kg | 3.2 |
Radommaterial | UPVC |
Radomfarbe | Grau |
Mechanische Neigung | 0~12° |
Betriebstemperatur | -40°C bis +65°C |
Bewertete Windgeschwindigkeit – m/s | 60 |
Montagematerial -mm | ￠35～￠75 |
Differenzierungsvergleich
| Vergleichsmaße | GL-DY2327S6517 | GL-DY7027S6512 |
| Frequenzbereich | 2300 - 2700 MHz | 698 - 960 MHz, 1710 - 2700 MHz |
| Gewinnen | 17dbi | 10-12 dbi |
| Abmessungen (mm) | 950×128×56 | 700×325×145 |
| Antennengewicht (kg) | 3.2 | 7.5 |
Produkteinführung
● Großer Frequenzbereich und hohe Verstärkung : Betrieb bei 2300–2700 MHz mit 17 dBi Verstärkung, ideal für 4G/LTE-Systeme und Sektorabdeckung.
● Robuste Leistung : Verfügt über ein niedriges VSWR (≤1,5), eine hohe Port-Isolierung (28 dB) und ein Vorder-zu-Rücken-Verhältnis (25 dB) für eine stabile Signalübertragung.
● Langlebige Konstruktion : UPVC-Radom, DC-Blitzschutz und ein kompaktes Design (950 x 128 x 56 mm) sorgen für Zuverlässigkeit in rauen Umgebungen (-40 °C bis +65 °C).
● Einfache Installation : Unten montierte 2xN-K-Anschlüsse, mechanische Neigungsverstellung (0–12°) und Kompatibilität mit c35–c75 mm Montagematerial.
● Hohe Belastbarkeit : Unterstützt eine Eingangsleistung von bis zu 100 W und widersteht Windgeschwindigkeiten von 60 m/s für eine lange Lebensdauer im Freien.
Anwendungsszenarien

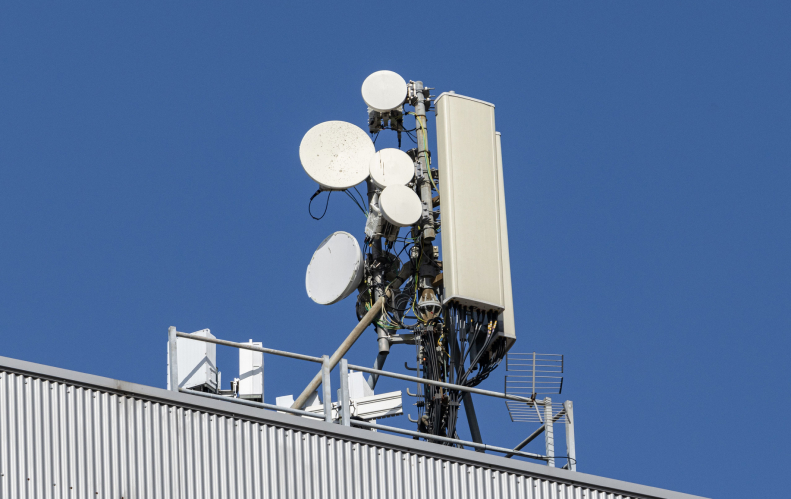

Einsatz von 5G/NR-Basisstationen: Kompatibel mit den Frequenzbändern n41/n258, geeignet für die sektorspezifische Abdeckung in dicht besiedelten Stadtgebieten.
FWA Fixed Wireless Access: Dient als Terminal-Empfangsantenne und bietet hochgerichtete Konnektivität.
Industrial IoT Hub: Daten-Backhaul für entfernte Geräte in Fabriken und Bergbaugebieten.
SCADA-System für Windkraft/Strom: Kältebeständigkeit und Blitzschutzdesign passen sich der Energieinfrastruktur an.
FAQ
F: Unterstützt es 5G-Netzwerke?
A: Kompatibel mit dem Frequenzband 2300–2700 MHz (einschließlich 5G-Bändern wie n41/n258) und erfordert die Verwendung mit 5G-RRU-Geräten.
F: Ist eine Erdung erforderlich?
A: Erforderlich! Für die DC-Erdung und den Blitzschutz ist der Anschluss an ein unabhängiges Erdungssystem erforderlich (Erdwiderstand ≤ 5 Ω).
F: Art des Eingangssteckers?
A: Zwei NK-Buchsen (von unten nach außen) sind Standard. Es sind Zuleitungskabel mit LMR-400-Spezifikationen oder höher erforderlich.
F: Ist ein Installationssatz im Lieferumfang enthalten?
A: Unterstützt zylindrische Stangen mit einem Durchmesser von 35–75 mm (Montagehalterungssatz, Modell: MT-HK75, ist separat erforderlich).
F: Welches Gewicht und welche Abmessungen hat die Antenne?
A: 950 × 128 × 56 mm / 3,2 kg, Abmessungen der Versandverpackung: 1050 × 230 × 160 mm.
F: Was bedeutet ein VSWR ≤ 1,5?
A: Ein Spannungs-Stehwellenverhältnis ≤ 1,5 weist auf eine hervorragende Impedanzanpassung zwischen der Antenne und der Zuleitung (50 Ω) mit einem Energierückflussverlust von weniger als 4 % hin.
