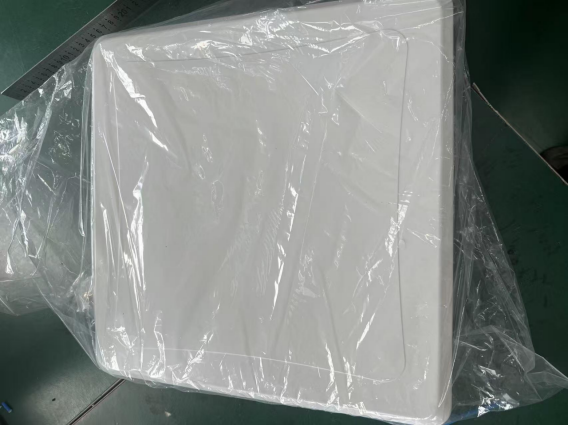

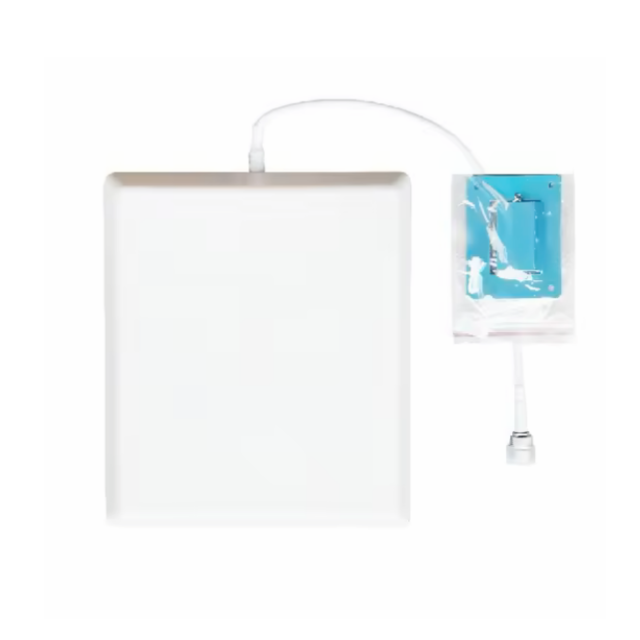

N-Buchse 100 W Hochleistungs-UKW-Panelantenne GL04108

Produkteinführung

1. Power Handling auf Militärniveau

100 W ultrahohe Eingangsleistung (Branchendurchschnitt 50 W) mit effizienter Energieumwandlung bei ≤2,5 VSWR, geeignet für Hochleistungs-Repeater/Basisstationen.

2. Präzise Richtungsabdeckung

• 65° horizontale Strahlbreite + 45° vertikale Strahlbreite

• Die Verstärkung von 3 ± 1 dBi bündelt die Signalenergie effektiv und dringt in Gebäude und Buschland ein

3. Industriedesign

400×400×35 mm verstärkte Aluminium-Grundplatte (Wärmeableitung und Verformungsbeständigkeit)

2,5 kg leichte + matte Korrosionsschutzbeschichtung reduziert die Anforderungen an die Turmbelastung

4. Breitbandkompatibilität

Es deckt das gesamte Frequenzband von 132–174 MHz ab und unterstützt perfekt:

▸ Public Security Fire Digital Trunk (PDT/DMR)

▸ Maritime VHF-Kommunikation (CH16 International Distress Channel)

▸ Eisenbahn-GSM-R-Dispatching-System

5. Gebrauchsfertige Konfiguration

Standard-N-Typ-Buchse für den nahtlosen Anschluss an Basisstationsgeräte

Anwendungsszenarien

Notfall-Kommandozentrale: Kommunikationsbasisstation für Feuerwehr-/Sicherheitskommandofahrzeuge

Minenkommunikationssystem: Relaisverbindungen zwischen Untergrund und Oberfläche

Hafenkontrollturm: Schiff-zu-Land-Kommunikationsknotenpunkt

Netzwerk zur Verhütung von Waldbränden: Fernkommunikation zwischen Wachtürmen

Eisenbahnbasisstationen: Zugabfertigung und Sicherheitsüberwachung

FAQ

F: Unterstützt das Produkt eine Duplexer-Verbindung?

A: Die standardmäßige N-Typ-Buchse ermöglicht den direkten Anschluss an einen Duplexer (ein hochwertiges Modell mit einem VSWR ≤ 1,5 ist erforderlich).

F: Benötigt das 100-W-Netzteil eine Wärmeableitung?

A: Das Aluminiumgehäuse sorgt für eine natürliche Wärmeableitung. Für den Dauerbetrieb mit voller Leistung wird eine Abzugshaube empfohlen (die Leistung wird auf 80 W reduziert, wenn die Umgebungstemperatur 40 °C übersteigt).

F: Kann ein vertikaler 45°-Strahl mehrstöckige Gebäude erreichen?

A: Geeignet für horizontale Abdeckung. Bei Hochhäusern muss der Neigungswinkel angepasst werden (eine um ±15° verstellbare Halterung wird empfohlen).

F: Wie groß ist der Gewinn am 174-MHz-Bandrand? A: Die Verstärkungsschwankung beträgt ≤ ±1 dBi über das gesamte Frequenzband (≥2 dBi gemessen bei 132/174 MHz) und erreicht einen Spitzenwert von 3 dBi bei 150 MHz im Mittelband.

F: Wie hoch ist der Windwiderstandswert?

A: Windlastdaten sind nicht aufgeführt, sie sind jedoch so gemessen, dass sie Windgeschwindigkeiten von 35 m/s standhalten (unter verstärkten Installationsbedingungen). In hurrikangefährdeten Gebieten wird die Entfernung empfohlen.

F6: Kann es im UHF-Band 400–470 MHz verwendet werden?

→ Nur für das 132-174-MHz-Band optimiert. Das VSWR im UHF-Band beträgt >3,0 und der Wirkungsgrad sinkt um über 50 %.

F7: Was ist die Abdichtungslösung für die N-Typ-Schnittstelle?

→ Ein Imprägnierset ist nicht im Lieferumfang enthalten. Eine N-Typ-Regenhülle (mit Gewinde) der Schutzart IP67 muss separat erworben werden, oder es müssen drei Schichten UV-beständiges Klebeband angebracht werden.

F: Kann es an der Wand montiert werden?

A: Die Grundplatte verfügt über 4 x Φ8 mm Montagelöcher, die für die Mast-/Wandmontage vorinstalliert sind. (Es sind vom Benutzer bereitgestellte M6-Edelstahlschrauben erforderlich.)
