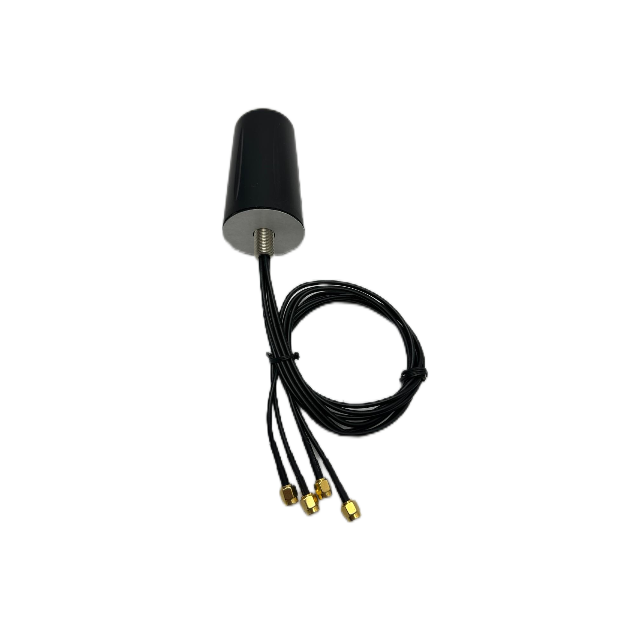

Multiband-SMA-Stecker mit hoher Verstärkung, 4-in-1-Kombiantenne GL009C-4

Produkteinführung

1. Multiband-Kompatibilität: Die GL009C-4 ist eine Kombiantenne, die mehrere Frequenzbänder abdeckt, darunter GNSS (L1: 1559–1609, L5: 1166–1187), LTE (796–960/1710–2700) und WIFI (2400–2483,5 MHz). Durch diese Multiband-Funktionalität eignet es sich für eine Vielzahl von Anwendungen und ermöglicht eine nahtlose Kommunikation über verschiedene drahtlose Systeme hinweg.

2. Niedriges VSWR: Mit einem VSWR von ≤1,5 ​​für GNSS und ≤2,0 für LTE- und WIFI-Bänder gewährleistet die Antenne eine effiziente Energieübertragung. Ein niedriges VSWR reduziert die Signalreflexion, was für die Aufrechterhaltung einer stabilen Verbindung und zuverlässigen Signalübertragung über alle unterstützten Frequenzbänder hinweg entscheidend ist.

3. Ordentliche Verstärkung: Es bietet eine Verstärkung von 2,0 dBic (Zenith) für GNSS und 2,0 bis 3,0 dBi für LTE- und WIFI-Bänder. Die Verstärkung trägt dazu bei, schwache Signale zu verstärken und die Gesamtleistung der drahtlosen Kommunikationssysteme, in die sie integriert ist, zu verbessern.

4. Zuverlässiger Schutz und Langlebigkeit: Dank der Schutzart IP65–IP67 (ohne Kabelausgang) hält die Antenne dem Eindringen von Staub und Wasser stand. Darüber hinaus kann es Vibrationen von 10 bis 55 MHz mit einer Amplitude von 1,5 mm zwei Stunden lang standhalten, wodurch es für den Einsatz in rauen Umgebungen geeignet ist.

5. Bequeme Installation und Verbindung: Der GL009C – 4 wird mit 4 x RG174 – 1 m langen Kabeln und 4 x SMA-Steckern geliefert, was den einfachen Anschluss an verschiedene Geräte ermöglicht. Die Schraubmontagemethode bietet eine stabile und sichere Montagemöglichkeit für verschiedene Aufbauten.

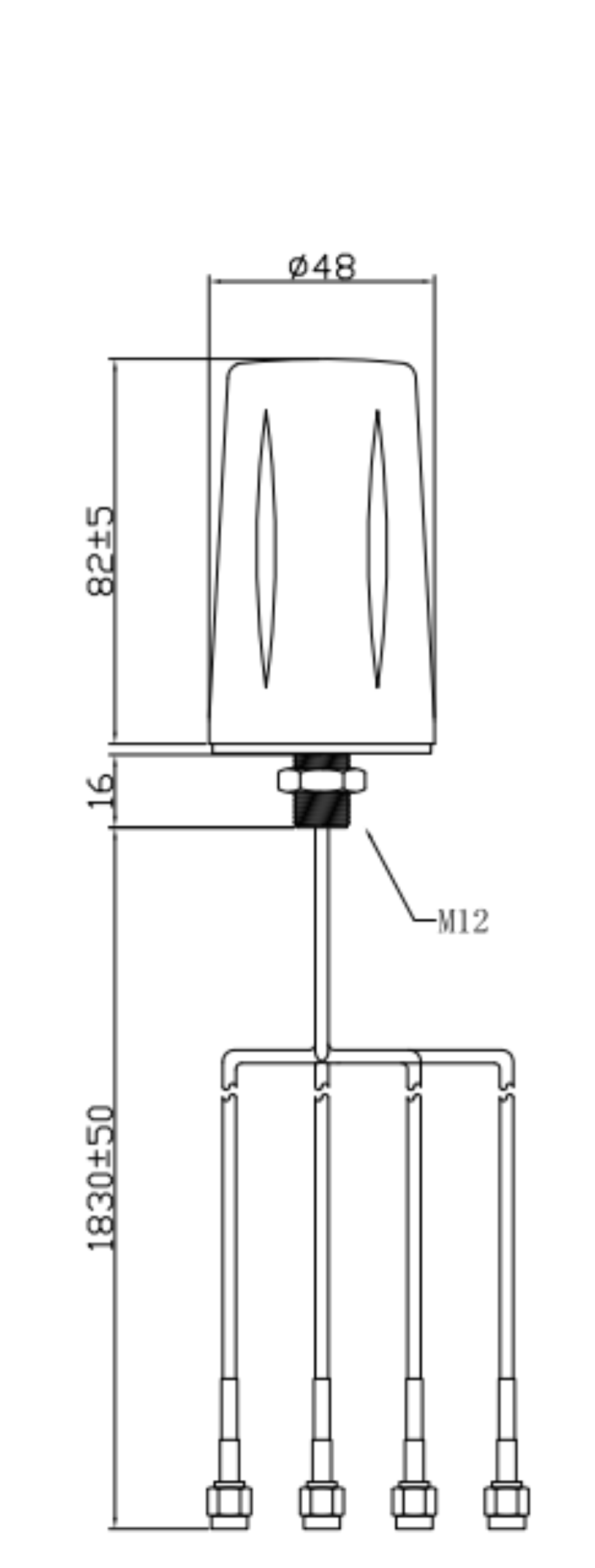

Maßzeichnung

Anwendungsszenarien

• Fahrzeuge : GPS-Tracking und Echtzeit-Datenübertragung für Flotten.

• Drohnen : Zuverlässige GNSS-Positionierung und LTE-Konnektivität für Luftkartierungen.

• Industrielles IoT : Sensornetzwerke in Fabriken oder entfernten Standorten, die Dual-LTE-Backup erfordern.

• Outdoor-Router : Verbesserte WLAN- und LTE-Abdeckung für netzunabhängige Kommunikationssysteme.

FAQ

F: Ist diese Antenne mit 4G-Netzwerken kompatibel?
A: Ja, es unterstützt die LTE-Bänder 796–960 MHz und 1710–2700 MHz für globale 4G-Konnektivität.

F: Hält es starkem Regen stand?
A:Die Schutzart IP65-IP67 gewährleistet Schutz vor Staub und Strahlwasser, der Kabelausgang ist jedoch ausgeschlossen.

F: Welche Geräte verwenden SMA-Anschlüsse?
A: Häufig in Routern, Modems und GPS-Trackern. Inklusive 4x SMA-Stecker für flexible Verkabelung.

F: Ist eine externe Stromversorgung erforderlich?
A: Nein – es wird mit 2,2–5 V Gleichstrom betrieben und hat einen geringen Stromverbrauch (5–15 mA).

F: Ist die GNSS-LNA-Verstärkung einstellbar?
A: Nein, die LNA-Verstärkung ist für eine optimale Signalverstärkung auf 28 ± 2 dB festgelegt.

F: Wie installiere ich die Antenne?
A:Verwenden Sie den Schraubmontagemechanismus auf ebenen Flächen (z. B. Fahrzeugdächern oder Gerätetafeln).

F: Wie lang ist das Kabel?
A: Enthält 1 Meter lange RG174-Kabel für eine einfache Verlegung.

F: Unterstützt es 5G-Netzwerke?
A: Nein, es ist für LTE-, GNSS- und WiFi-Anwendungen (2,4 GHz) konzipiert.
