GL2806B
Asialeren
8517710000
100 Stück
Akzeptiert
10000 Stück/Tag
| Menge: | |
|---|---|
1. Leistungsindex
Artikel | Inhalt |
Betriebstemperatur | -40℃~+105℃ |
Lagertemperatur | -40℃~+105℃ |
*Mittenfrequenz MHz (ohne Klebeband auf 60*45mm Grundplatte) | 2332,50 ± 10,0 |
-10dB Bandbreite MHz min | 120 |
Polarisationsmodell | LHCP |
Impedanz | 50 Ω |
Frequenz-Temperaturkoeffizient | 20 ppm/Grad.℃ max |

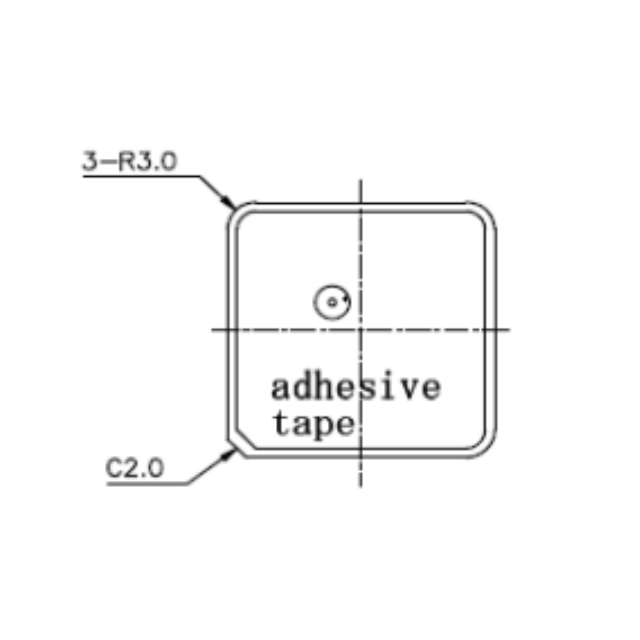

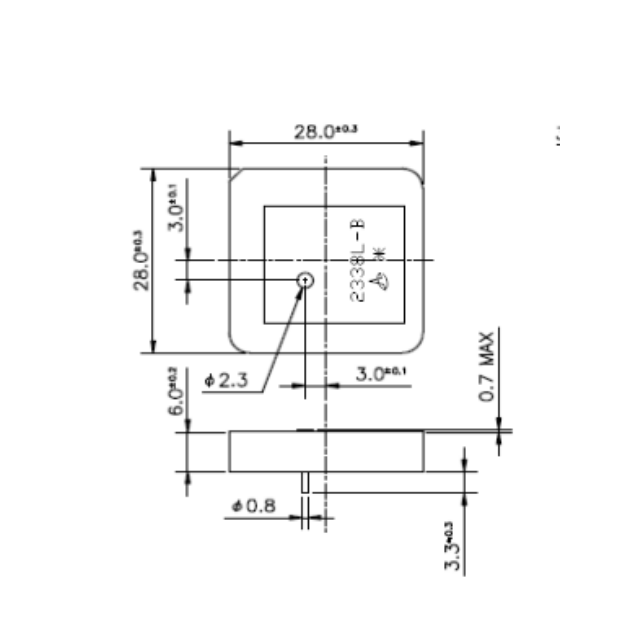

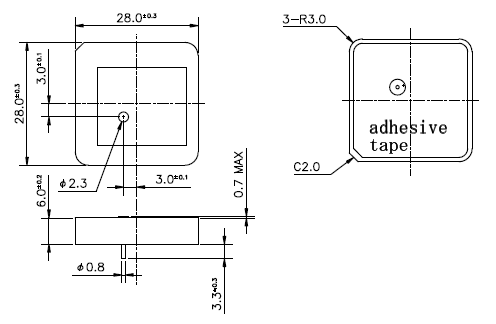

2.Dimension
3. Impedanzcharakteristik
4.Produkteinführung
●Ultrabreite 120-MHz-Bandbreite
Bietet robusten Signalempfang über einen breiten Frequenzbereich (2332,5 ± 10 MHz), ideal für Multiband-GPS- und Satellitenkommunikationssysteme.
● LHCP-Polarisation für präzise
linkshändige Zirkularpolarisation (LHCP) reduziert Signalinterferenzen und Mehrwegefehler und gewährleistet so eine zuverlässige Leistung bei GPS-Navigation und IoT-Anwendungen.
● Extreme Temperaturbeständigkeit
Funktioniert einwandfrei von -40 °C bis +105 °C und übersteht Temperaturwechsel (-40 °C↔105 °C), perfekt für raue Außen- oder Industrieumgebungen.
● Robustheit auf Industrieniveau:
Besteht strenge Vibrations- (10–55 Hz), Feuchtigkeits- (90–95 % relative Luftfeuchtigkeit) und Löttests (260–290 °C) und gewährleistet so langfristige Zuverlässigkeit bei anspruchsvollen Aufbauten.
● Optimierte Groundplane-Kompatibilität
Entwickelt für die nahtlose Integration mit 60 x 45 mm großen Groundplanes und vereinfacht PCB-Layouts für Drohnen, Telematik und intelligente Sensoren.
Anwendungsszenarien
GPS-Navigationssysteme : Gewährleistet eine stabile Ortung in GPS-Geräten für Automobile, Schiffe oder die Luftfahrt.
Industrielle IoT-Netzwerke : Widersteht Fabrikvibrationen und extremen Temperaturen zur Maschinenüberwachung.
Satellitenkommunikation : LHCP verbessert die Signalklarheit in Satelliten-Bodenstationen.
Outdoor Asset Tracking : Widersteht Feuchtigkeit und thermischer Belastung in Logistik- oder Landwirtschaftssensoren.
Drohnen-Telemetrie : Das leichte Design unterstützt die hochpräzise UAV-Positionierung.
FAQ
F: Wie groß ist die Bandbreite dieser Antenne?
A: Es bietet eine Bandbreite von mindestens -10 dB von 120 MHz und gewährleistet so eine stabile Leistung über verschiedene Frequenzen hinweg.
F: Ist eine bestimmte Grundplatte erforderlich?
A: Ja, für optimale Leistung ist eine 60 x 45 mm große Grundplatte erforderlich (vom Kunden bereitgestellt).
F: Kann es bei hohen Temperaturen gelötet werden?
A: Ja, die Anschlüsse halten Lötbädern bei 260–290 °C mit einer Lotabdeckung von ≥95 % stand.
F: Ist LHCP für den städtischen GPS-Einsatz geeignet?
A: Absolut – LHCP minimiert Mehrwegestörungen in Umgebungen mit GPS-Problemen wie Städten.
F: Wie widerstandsfähig ist es gegen Vibrationen?
A: Getestet für 2 Stunden pro Achse (x/y/z) bei 10–55 Hz, was es ideal für Automobil- oder Industriegeräte macht.
F: Was ist der Betriebstemperaturbereich?
A:Funktioniert zuverlässig von -40°C bis +105°C, bei Lagerung bis 105°C.
