GL2450R25
Asialeren
8517710000
100 Stück
Akzeptiert
10000 Stück/Tag
| Menge: | |
|---|---|
Leistungsmerkmale
Artikel | Inhalt |
Mittenfrequenz MHz (ohne Klebeband auf 70×70mm Grundplatte) | 2450 ± 3,0 (MHz) |
-10dB Bandbreite MHz min | 60 |
Rückflussdämpfung bei Fc max. dB | <-15dB |
Verstärkung (dBi)typ | ≧5,0 |
VSWR(in BW)max | 2.0 |
Impedanz Ω | 50 |
Polarisationsmodell | RHCP |
Permittivität | 8 |
Frequenz-Temperaturkoeffizient | 20 ppm/Grad.℃ max |
Unterschiede zwischen ähnlichen Produkten
P/N | GL2450V3 | GL2450S25 | GL2450R25 |
Frequenz-MHz | 2450±3.0 | 2450 ± 5,0 | 2450±3.0 |
Gain-dBi | 5 | 0 | 5 |
Antennenabmessung-mm | 25*25*4 | 25*25*4 | 25*25*4 |

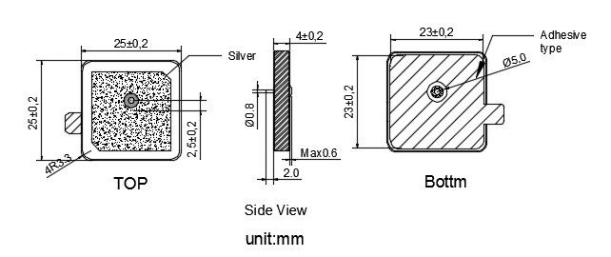

Dimensions

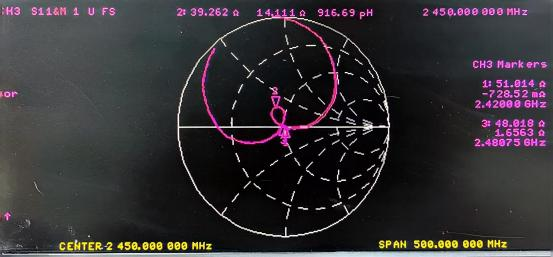

Impedanzcharakteristik

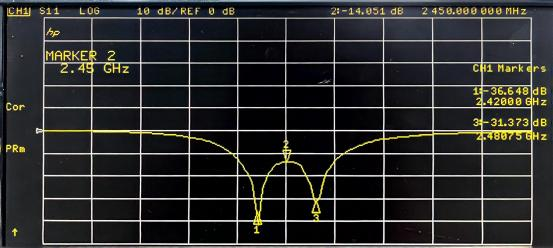

Rückflussverlust

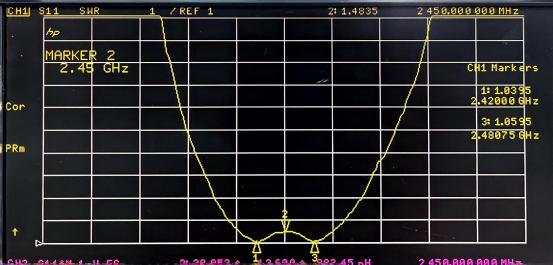

VSWR
Produkteinführung
Präzise Frequenzabstimmung: Mit einer Mittenfrequenz von 2450 ± 3,0 MHz sorgt der GL2450R25 für präzise Signalübertragung und -empfang. Diese Präzision ist für Anwendungen von Vorteil, die einen bestimmten Frequenzbereich erfordern, da sie Störungen reduziert und die Kommunikationszuverlässigkeit erhöht.
Breite Bandbreite: Mit einer Bandbreite von -10 dB von mindestens 60 MHz kann die Antenne mehrere Kanäle oder Übertragungen mit hoher Datenrate unterstützen. Es ermöglicht eine effizientere Kommunikation und eignet sich daher für Anwendungen, die eine große Datenübertragung erfordern, wie z. B. hochauflösendes Videostreaming in drahtlosen Geräten.
Gute Verstärkungsleistung: Der GL2450R25 hat eine typische Verstärkung von mindestens 5,0 dBi. Ein höherer Gewinn bedeutet, dass die Antenne schwache Signale effektiv verstärken kann und so die Kommunikationsreichweite vergrößert. Dies ist besonders nützlich für Geräte, die über große Entfernungen oder in Gebieten mit schwacher Signalabdeckung kommunizieren müssen.
Rechtszirkularpolarisation (RHCP): Die RHCP-Polarisation der Antenne bietet Vorteile wie reduzierte Mehrwegestörungen. In komplexen Umgebungen mit vielen reflektierenden Oberflächen, wie z. B. städtischen Gebieten oder großen Innenräumen, trägt dieser Polarisationstyp dazu bei, eine stabile Signalverbindung aufrechtzuerhalten.
Stabile elektrische Eigenschaften: Es hat eine Impedanz von 50 Ω, eine Rückflussdämpfung bei der Mittenfrequenz von weniger als -15 dB und ein maximales VSWR von 2,0 innerhalb der Bandbreite. Diese stabilen elektrischen Eigenschaften sorgen für eine effiziente Energieübertragung, minimieren Signalreflexionen und garantieren eine zuverlässige Kommunikationsverbindung.
Anwendungsszenarien
Drahtloses Home-Entertainment: In einem Home-Entertainment-System kann der GL2450R25 in Geräten wie drahtlosen Lautsprechern, Smart-TVs oder Streaming-Boxen verwendet werden.
Industrielle IoT-Geräte (IIoT): In industriellen Umgebungen kann der GL2450R25 zur Geräteüberwachung und -steuerung in Sensoren und Aktoren integriert werden.
Smart-Home-Automatisierung: Für Smart-Home-Geräte wie Sicherheitskameras, Türklingeln und intelligente Schlösser kann der GL2450R25 die drahtlose Kommunikation verbessern. Seine RHCP-Polarisierung trägt dazu bei, Störungen durch andere Geräte zu reduzieren und sorgt so für einen reibungslosen Betrieb des Smart-Home-Ökosystems.
Drahtlose Außenüberwachung: In drahtlosen Außenüberwachungssystemen sind der hohe Gewinn und die große Bandbreite der Antenne nützlich für die Übertragung von Videodaten über große Entfernungen.
Tragbare Geräte: Einige tragbare Geräte, wie Fitness-Tracker oder Smartwatches, verwenden möglicherweise den GL2450R25 für die drahtlose Kommunikation. Aufgrund seiner kompakten Größe (die sich aus den angegebenen Abmessungen ergibt) und der geringen Interferenzeigenschaften ist es für körpernahe Anwendungen geeignet.
FAQ
F: Was ist der Betriebsfrequenzbereich?
A: 2450 ± 3,0 MHz, optimiert für 2,4-GHz-ISM-Bandanwendungen.
F: Ist eine Grundplatte erforderlich?
A: Für eine optimale Leistung wird eine Grundplatte von 70 x 70 mm empfohlen.
F: Ist diese Antenne für den Außenbereich geeignet?
A: Ja, seine Temperaturstabilität eignet sich für Umgebungen von -40 °C bis +85 °C.
F: Wie wirkt sich die Permittivität (ε=8) auf Designs aus?
A: Vereint Miniaturisierung und Effizienz, ideal für kompakte IoT-Module.
F: Wie hoch ist der typische Verstärkungswert?
A: ≥ 5,0 dBi, wodurch eine erweiterte Abdeckung in unübersichtlichen Umgebungen gewährleistet wird.
F: Stehen Muster zum Testen zur Verfügung?
A:Ja, Muster können über unser Vertriebsteam angefordert werden.
F: Kann es benutzerdefinierte Frequenzabstimmung unterstützen?
A:Benutzerdefinierte Frequenzanpassungen sind möglich; Besprechen Sie die Anforderungen mit unseren Ingenieuren.
