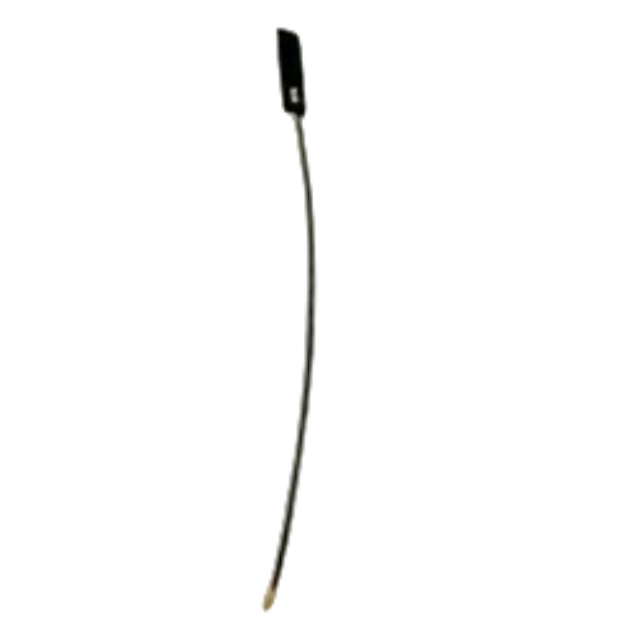

IPEX-Anschluss 868-MHz-Patchantenne für Lora WAN-Anwendungen

1. Ultrakompaktes Design, platzsparende Geräte

Das ultradünne Patch-Design der Antenne misst nur 29 mm x 8 mm und ermöglicht eine einfache Integration in platzbeschränkte IoT-Geräte, tragbare Terminals und verschiedene eingebettete drahtlose Module, was sie zur idealen Wahl für miniaturisierte Gerätedesigns macht.

2. Plug-and-Play, einfache Installation

Standardmäßig mit einem 150 mm langen RF1.13-Kabel und einem Standard-IPEX-Stecker ausgestattet, lässt es sich schnell mit gängigen drahtlosen Kommunikationsmodulen (wie LoRa und Sigfox) auf dem Markt verbinden, was eine lötfreie Installation ermöglicht und den Produktions- und Montageprozess erheblich vereinfacht.

3. Stabile Leistung, effiziente Übertragung

Obwohl seine Verstärkung im 868-MHz-Band etwa 0 dBi beträgt, beträgt sein Spannungs-Stehwellenverhältnis (VSWR) ≤2,0, was eine effiziente Energieabstrahlung gewährleistet und Signalreflexionen minimiert, wodurch eine stabile und zuverlässige Verbindung für die drahtlose Datenübertragung entsteht.

4. Großer Betriebstemperaturbereich, geeignet für raue Umgebungen

Mit einem Betriebstemperaturbereich von -40 °C bis +85 °C gewährleistet es eine stabile elektrische Leistung sowohl in rauen Außenumgebungen als auch unter Hochtemperaturbedingungen in Geräten und erfüllt so die Anforderungen anspruchsvoller Industrieanwendungen.

5. Flexibel und abnehmbar für einfache Wartung

Die Antenne verfügt über ein abnehmbares Design. Wenn die Antenne oder das Kabel während des Transports oder der Verwendung beschädigt wird, kann sie einfach ausgetauscht werden, ohne zur Reparatur ins Werk geschickt zu werden, was die Kosten und Schwierigkeiten zukünftiger Wartungsarbeiten effektiv reduziert.

Anwendungsszenario

Geräte für das Internet der Dinge (IoT): Integriert in LoRaWAN- und Sigfox-Endknoten für die Datenerfassung und -übertragung aus der Ferne.

Intelligente Zähler: Integriert in intelligente Wasser-, Strom- und Gaszähler zur automatischen Fernablesung der Zähler.

Drahtlose Sensornetzwerke: Wird für den drahtlosen Daten-Backhaul in der landwirtschaftlichen Sensorik, Umweltüberwachung, industriellen Sensorik und anderen Szenarien verwendet.

Asset-Tracker: Wird für miniaturisierte Haustier-, Fracht- oder Asset-Tracking-Tags verwendet.

Tragbare medizinische Geräte: Bietet Kommunikationskonnektivität in kleinen, tragbaren medizinischen Geräten, die eine drahtlose Datenübertragung erfordern.

FAQ

F: Welche Betriebsfrequenz hat diese Antenne?

A: Es ist für das 868-MHz-ISM-Band konzipiert und mit IoT-Kommunikationsstandards wie LoRa und Sigfox kompatibel, die in Europa und anderen Regionen weit verbreitet sind.

F: Wie groß ist der Antennengewinn?

A: Die Antenne hat einen Gewinn von ca. 0 dBi und eignet sich für kompakte Geräte, die eine omnidirektionale Kommunikation oder Kommunikation über kurze Entfernungen erfordern.

F: Welche Art von Stecker wird verwendet?

A: Es verwendet den IPEX-Anschluss (auch bekannt als IPX- oder UMCC-Anschluss), der bei kleinen drahtlosen Modulen sehr verbreitet ist.

F: Wie lang ist das Kabel?

A: Das Produkt wird mit einem 150 mm langen RF1.13-Koaxialkabel geliefert, das eine flexible Verlegung innerhalb des Geräts ermöglicht.

F: Ist diese Antenne für den Außenbereich geeignet?

A: Obwohl die Antenne selbst nicht versiegelt ist, verfügt sie über einen weiten Betriebstemperaturbereich (-40 °C bis +85 °C) und kann mit Schutzgehäusen in Außengeräte integriert werden.

F: Wie hoch ist die maximale Leistung?

A: Als typische passive Patch-Antenne eignet sie sich für IoT-Anwendungen mit geringem Stromverbrauch (typischerweise ≤2 W).
