C011
Asialeren
8517710000
100 Stück
akzeptiert
10000 Stück/Tag
| Menge: | |
|---|---|
Elektrische Spezifikationen | |
Frequenzbereich (GHz) | 0-3 |
Impedanz (Ohm) | 50 |
Maximale Leistung (W) | 50 |
VSWR | <1,20+0,002f |
Betriebsspannung (max.) | 335V |
Druckwiderstand (rms) | 1000 V |
Haltbarkeit | >500 Zyklen |
Mechanische Spezifikationen | |
Stecker | MMCX/UFL |
Länge des Kabels | 1,37Kabel 120±5mm |
Blitzschutz | DC-Erdung |
Dichtung | Kupfer vergoldet |
Nüsse | Kupfer vergoldet |
SMA-Gehäuse | Kupfer vergoldet |
Isolator | PTFE |
Temperaturbereich | -65~ +250 |

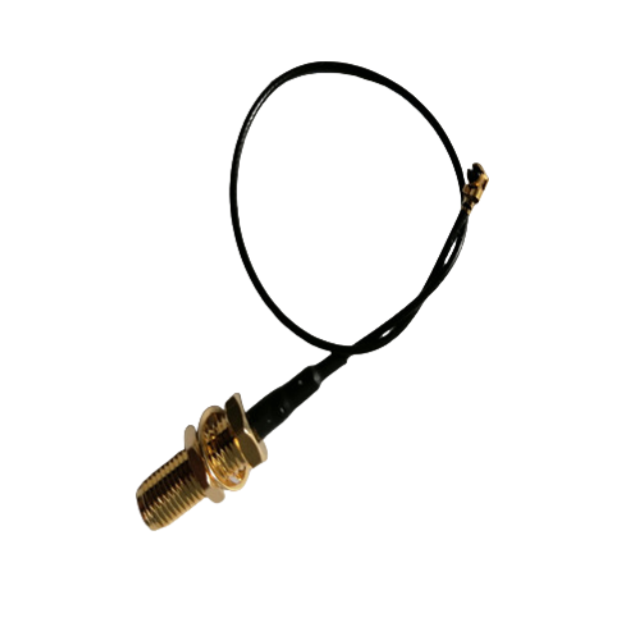

Produkteinführung
Breiter Frequenzbereich : Das C011-Kabel verfügt über einen Frequenzbereich von 0–3 GHz und eignet sich daher für eine Vielzahl von Anwendungen in verschiedenen drahtlosen Kommunikationssystemen und elektronischen Geräten, die in diesem Frequenzspektrum arbeiten.
Stabile Impedanz von 50 Ω : Mit einer Impedanz von 50 Ohm gewährleistet das Kabel eine effiziente Stromübertragung. Diese stabile Impedanz ist entscheidend für die Minimierung der Signalreflexion und die Aufrechterhaltung der Signalintegrität während der Übertragung, was für leistungsstarke signalbezogene Vorgänge unerlässlich ist.
Niedriges VSWR : Das VSWR des C011-Kabels beträgt <1,20 + 0,002f. Ein niedriges VSWR weist auf eine hervorragende Impedanzanpassung hin, reduziert die Signalreflexion und stellt sicher, dass der Großteil der Leistung effektiv durch das Kabel übertragen wird. Dies führt zu einer besseren Signalqualität und Gesamtsystemleistung.
Hohe Belastbarkeit : Es kann eine maximale Leistung von 50 W verarbeiten und eignet sich daher für Anwendungen, die die Übertragung von Signalen mit relativ hoher Leistung erfordern. Diese hohe Leistungsfähigkeit erweitert die Verwendbarkeit in verschiedenen stromintensiven drahtlosen und elektronischen Konfigurationen.
Langlebig und gut gestaltet: Das Kabel hat eine Haltbarkeit von >500 Zyklen und verfügt über kupfervergoldete Komponenten wie die Dichtung, Muttern und das SMA-Gehäuse sowie einen PTFE-Isolator. Die Vergoldung sorgt für eine gute Korrosionsbeständigkeit und der PTFE-Isolator bietet eine hervorragende elektrische Isolierung. Darüber hinaus verfügt es über einen großen Temperaturbereich von -65 bis +250 °C, wodurch es für den Einsatz in verschiedenen Umgebungen geeignet ist
Anwendungsszenarien
Signalübertragung für industrielle Automatisierungsgeräte
Kommunikationssysteme für Militär/Luft- und Raumfahrt
5G/Wi-Fi/Bluetooth-Geräteantennenanschlüsse
Hochleistungs-Telekommunikationsbasisstationen
Interne Verkabelung von Robotik- und IoT-Geräten
FAQ
F: Welche Anschlüsse verwendet dieses Kabel?
A: Es verfügt über MMCX/UFL-zu-RP-SMA(F)-Anschlüsse für eine flexible Geräteintegration.
F: Ist es für den Außenbereich geeignet?
A: Ja, die PTFE-Isolierung und der große Temperaturbereich (-65 °C bis +250 °C) sorgen für Haltbarkeit im Freien.
F: Kann es Hochleistungsanwendungen bewältigen?
A: Ja, es unterstützt eine maximale Leistung von bis zu 50 W und einen Druckwiderstand von 1000 V.
F: Wie lang ist das Kabel?
A: Die Standardlänge beträgt 120 ± 5 mm, es sind jedoch auch kundenspezifische Längen erhältlich.
F: Wie hoch ist die VSWR-Leistung?
A:VSWR bleibt im gesamten 0-3-GHz-Bereich unter 1,20+0,002f.
F: Ist eine Gleichstromerdung inbegriffen?
A: Ja, es verfügt über eine Gleichstromerdung zum Blitzschutz.
F: Sind die Anschlüsse korrosionsbeständig?
A: Ja, vergoldete Anschlüsse verhindern Oxidation und sorgen für eine stabile Leitfähigkeit.
F: Für welche Branchen ist dieses Kabel konzipiert?
A:Ideal für Telekommunikation, Luft- und Raumfahrt, industrielle Automatisierung und militärische Anwendungen.
