GLNB01
Asialeren
8517710000
5 Stück
Akzeptiert
10000 Stück/Tag
| Menge: | |
|---|---|
Artikel | Spezifikation | Artikel | Spezifikation |
Eingangsfrequenzbereich | Niedriges Band: 10,70–11,70 GHz | Gewinnen Sie Flachheit | ±0,5 dB/26 MHz |
Hohes Band: 11,70–12,75 GHz | Kreuz POL. Isolierung | 25 dB (typ.) | |
Ausgangsfrequenzbereich | Low-Band: 950 ~ 1950 MHz | Bildablehnung | 40 dB (min.) |
Hohes Band: 1100 ~ 2150 MHz | Ausgangs-VSWR | 2,0 : 1( Max.) | |
LO -Frequenz | Niedriges Band: 9,75 GHz | P1 dB | 0 dBm (Min.) |
Hohes Band: 10,60 GHz | Gleichstromverbrauch | 150 mA (typ.) | |
LO - Frequenzstabilität | ±1,0 MHz (max.) bei +25 ℃ | Low-/High- Band-Umschaltung | Niedriges Band: 0 Hz |
±2,0 MHz (max.) bei -30℃~+70℃ | Hohes Band: 22 kHz ± 4 kHz | ||
LO - Phasenrauschen | -60d Bc/Hz@1KHz | POL. Schaltspannung | 10,5 ~ 14,0 V @vertikal |
-80d Bc/Hz@10KHz | 16,0–20,0 V bei horizontaler Ausrichtung | ||
-100d Bc/Hz@100KHz | Relative Luftfeuchtigkeit | 0 % ~ 95 % | |
Conversion-Gewinn | 60 dB (Typ.) | Betriebstemperatur | -30℃~+70℃ |
Rauschzahl | 0,3 dB (typ.) | Steckertyp | 75Ω-Buchse |
Produkteinführung

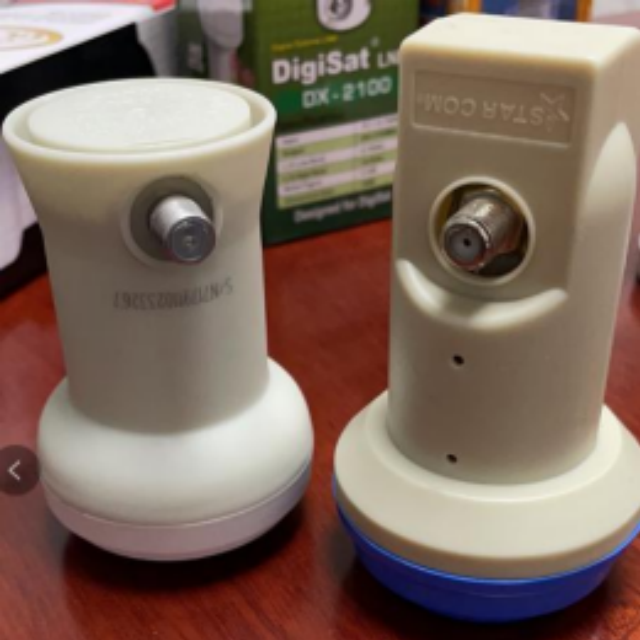

Breite Frequenzbereichsabdeckung : Der GLLNB01 KU Band Single LNBF unterstützt einen breiten Eingangsfrequenzbereich von 10,70–12,75 GHz und deckt sowohl das niedrige als auch das hohe Band ab. Dieser große Bereich ermöglicht den Empfang vielfältiger Satellitensignale und eignet sich daher für verschiedene satellitengestützte Anwendungen, die im Ku-Band-Spektrum arbeiten.
Hochleistungs-Signalkonvertierung : Mit einer typischen Konvertierungsverstärkung von 60 dB können schwache eingehende Signale effektiv verstärkt werden. Diese hohe Verstärkung stellt sicher, dass die Ausgangssignale stark genug für die Weiterverarbeitung in Satellitenempfängern oder anderen Kommunikationsgeräten sind und eine klare und stabile Signalquelle bereitstellen.
Niedrige Rauschzahl: Mit einer typischen Rauschzahl von 0,3 dB minimiert der GLNB01 die Menge an Rauschen, die dem Signal während des Konvertierungsprozesses hinzugefügt wird. Diese rauscharme Eigenschaft ist entscheidend für die Aufrechterhaltung der Signalqualität, insbesondere bei Anwendungen, bei denen ein hochwertiges, störungsfreies Signal erforderlich ist, wie zum Beispiel beim Empfang von Satellitenfernsehen.
Gute Isolierung und Unterdrückung : Es bietet 25 dB (typ.) Cross-Pol. Isolierung und 40 dB (Min.) Bildunterdrückung. Diese Funktionen tragen dazu bei, Signalstörungen durch benachbarte Polarisationen und unerwünschte Bildsignale zu verhindern und sicherzustellen, dass das empfangene Signal sauber und genau ist.
Breite Betriebsumgebung : Der GLNB01 kann in einem Temperaturbereich von -30 °C bis +70 °C und einer relativen Luftfeuchtigkeit von 0 % bis 95 % betrieben werden und kann unter verschiedenen Umgebungsbedingungen eingesetzt werden. Aufgrund dieser breiten Toleranz eignet es sich für den Einsatz in unterschiedlichen Klimazonen und Standorten, von kalten Regionen bis hin zu heißen und feuchten Gebieten.
Anwendungsszenarien

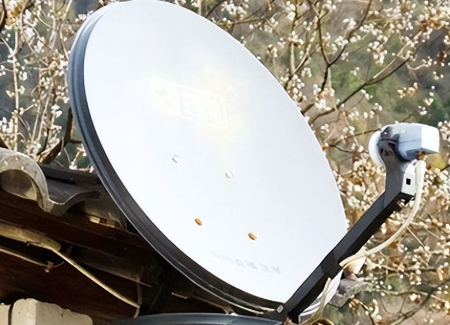

Heim-Satellitenfernsehen : Ideal zur Verbesserung der Signalklarheit in Wohnanlagen.
Rundfunk und Telekommunikation : Zuverlässig für professionelle Systeme, die eine stabile LO-Frequenz (±1 MHz) erfordern.
Fernüberwachung : Dauerhafte Leistung in wetterexponierten Installationen wie Wetterstationen.
FAQ
F: Ist dieser LNBF mit Standard-KU-Band-Antennen kompatibel?
A: Ja, es verwendet eine universelle 75-Ω-Buchse für eine nahtlose Integration.
F: Wie wechselt man zwischen Low- und High-Band?
A: Aktivieren Sie das High-Band über einen 22-kHz-4-kHz-Ton. Das Low-Band verwendet 0 Hz.
F: Welche Spannung steuert die Polarisation?
A: Vertikal: 10,5–14,0 V; Horizontal: 16,0–20,0 V.
F: Hält es starkem Regen oder Schnee stand?
A: Ja, das versiegelte Design und der große Temperaturbereich gewährleisten Wetterbeständigkeit.
F: Ist Montagematerial im Lieferumfang enthalten?
A: Nein, aber es passt auf Standard-LNBF-Halter.
F: Wie ist die LO-Frequenzstabilität?
A: ±1 MHz bei 25 °C; ±2 MHz von -30 °C bis +70 °C.
F: Ist der Stecker korrosionsbeständig?
A: Ja, die 75-Ω-Buchse ist auf lange Haltbarkeit ausgelegt.
