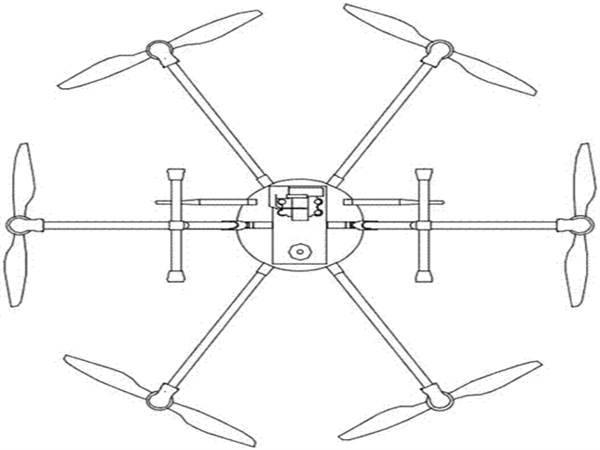

Funktionsprinzip der Drohnenantenne und häufig verwendete Kommunikationsfrequenzbänder

Wie es funktioniert

‌Das Funktionsprinzip von Drohnenantennen basiert auf den Strahlungs- und Empfangseigenschaften elektromagnetischer Wellen, um eine Kommunikation zwischen Drohnen und Bodenkontrollstationen, Satelliten oder anderen Drohnen zu erreichen. ‌Drohnenantennen nutzen die Strahlungs- und Empfangseigenschaften elektromagnetischer Wellen. Das Design muss mehrere Parameter wie Frequenz, Verstärkung, Richtwirkung, Polarisationsmodus usw. berücksichtigen, um die Stabilität und Effizienz der Signalübertragung sicherzustellen.

Je nach Verwendungszweck und technischen Eigenschaften lassen sie sich grob in GPS-Antennen, Bildübertragungsantennen, Datenübertragungsantennen, Mess- und Steuerungsantennen und aufkommende integrierte Mehrbandantennen einteilen.

(1) Die GPS-Antenne ist für die präzise Positionierung verantwortlich, um sicherzustellen, dass die Drohne nicht die Orientierung verliert;

（2）Die Bildübertragungsantenne ist für die hochauflösende Videoübertragung verantwortlich, sodass der Bediener das Gefühl hat, sich in der Szene zu befinden.

(3) Die Datenübertragungsantenne wird zur Übertragung von Steueranweisungen und Flugdaten verwendet, um sicherzustellen, dass die Anweisungen korrekt sind.

(4) Die Mess- und Steuerantenne integriert Überwachungs- und Steuerfunktionen und ist der Schlüssel zur Fernverwaltung von Drohnen.

(5) Die integrierte Multiband-Antenne stellt den Zukunftstrend dar. Durch die Integration mehrerer Frequenzbänder wird die Antennenauslastung verbessert und die Designkomplexität vereinfacht.

Häufig verwendete Frequenzbänder für die Arbeitskommunikation

◆840,5–845 MHz‌: Wird für die Uplink-Fernsteuerungsverbindung des unbemannten Flugzeugsystems verwendet, wobei 841–845 MHz auch für Uplink-Fernsteuerungs- und Downlink-Telemetrieverbindungen im Zeitmultiplexverfahren verwendet werden können. Das bedeutet, dass die Drohne Signale von der Fernbedienung empfängt, um Flugbetriebsanweisungen wie Start und Landung auszuführen.

◆1430–1444 MHz‌: Wird hauptsächlich für Downlink-Telemetrie- und Informationsübertragungsverbindungen unbemannter Flugzeugsysteme verwendet. Zu den von der Drohne zurückgesendeten Daten gehören Informationen wie Standort, Geschwindigkeit, Höhe, Batterieleistung usw. Dabei ist zu beachten, dass das Frequenzband 1430–1438 MHz für die Videoübertragung unbemannter Polizeiflugzeuge und Hubschrauber verwendet wird und andere unbemannte Flugzeuge das Frequenzband 1438–1444 MHz verwenden.

◆2408-2440 MHz‌: Es kann als Backup-Frequenzband für Uplink-Fernsteuerung, Downlink-Telemetrie und Informationsübertragungsverbindungen unbemannter Luftfahrzeugsysteme verwendet werden. Es zeichnet sich durch starke Beugungsfähigkeit, gute Kompatibilität und starke Übertragungskapazität aus.

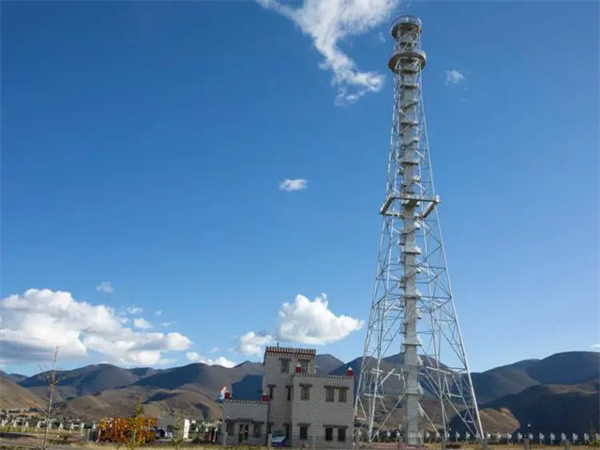

◆5,8 GHz: Wird hauptsächlich für die drahtlose Mikrowellen-Videoübertragung im Bereich der Luftbildfotografie verwendet. Es ist leicht, weist eine geringe Wärmeentwicklung auf, verfügt über eine große Übertragungsentfernung, eine große Anzahl von Kanälen und geringe Interferenzen.
