GL185
Asialeren
8517710000
100 Stück
Akzeptiert
10000 Stück/Tag
| Menge: | |
|---|---|

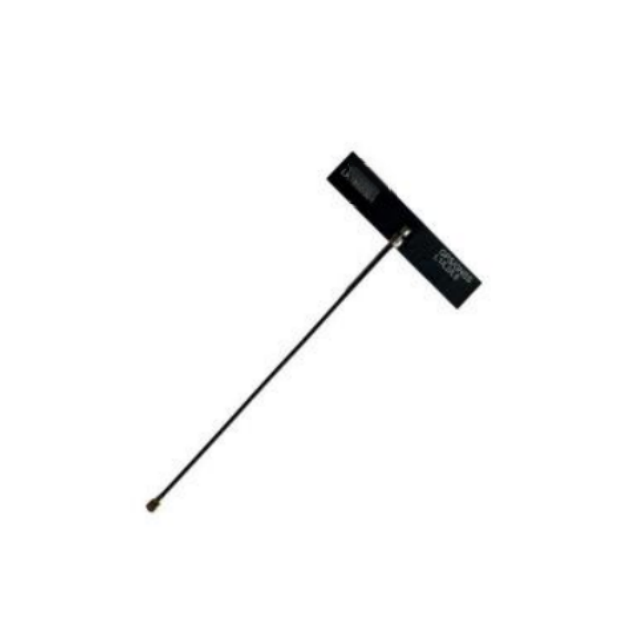

Teilenummer | GL185 | ||
Frequenz (MHz) | 1176 ±10 | 1227 ±10 | 1559-1610 |
S11 (Rückflussdämpfung ) (dB) | < -8,0 | < -9,0 | < -10,0 |
VSWR | < 2,4 | < 2.1 | < 2,0 |
Durchschnittliche Effizienz | > 47 % | > 58 % | > 50 % |
Spitzenverstärkung (dBi) | -0.7 | 1.0 | 1.2 |
Polarisation | Linear | ||
Strahlungsmuster | Omnidirektional | ||
Antennentyp | Dipol | ||
Impedanz | 50 Ω | ||
HF-Steckertyp | Kompatibler MHF 1-Stecker | ||
Kabeldurchmesser | Ø1,13 mm | ||
Nennleistung | 5 Watt | ||
Betriebstemperatur | -40℃ bis +85℃ | ||
Lagertemperatur | -40℃ bis +85℃ | ||
Produkteinführung
1. Unterstützung für hochpräzise Positionierung im gesamten Bandbereich
Unterstützt vollständig mehrere Satellitennavigationssysteme, einschließlich GPS L1/L2/L5, GALILEO E1/E5, GLONASS L1/L5 und BeiDou B1/B2, und gewährleistet so eine schnelle und genaue Positionierung weltweit, besonders geeignet für Berufsfelder mit extrem hohen Präzisionsanforderungen.
2. Flexibles Leiterplattendesign für einfache Integration
Durch die Verwendung von ultradünnem FPC-Material (nur 0,1 mm dick) verfügt es über eine hervorragende Flexibilität, passt problemlos in verschiedene gekrümmte Oberflächen oder unregelmäßige Strukturen und verbessert den Integrationskomfort in kompakte Geräte erheblich.
3. Stabile Leistung, unbeeinflusst von Umweltfaktoren
Das einzigartige symmetrische Dipol-Design stellt sicher, dass seine Leistung nicht durch Änderungen der Masseebenengröße und der Kabellänge beeinträchtigt wird, und sorgt dafür, dass die Effizienz (durchschnittliche Effizienz >47 %) und der Strahlungsmodus auch in unterschiedlichen Installationsumgebungen konstant bleiben.
4. Omnidirektionale Strahlung und geringer Gewinn, Zertifizierungsfreundlich
Bietet einen omnidirektionalen Strahlungsmodus, der sicherstellt, dass beim Signalempfang keine Richtungs-Totzonen entstehen; Gleichzeitig tragen die optimierten Low-Gain-Eigenschaften dazu bei, dass das Gerät problemlos die Funktypgenehmigungszertifizierung besteht, was die Produkteinführungszeit verkürzt.
5. Umfassende Konfigurations- und Anpassungsdienste
Bietet eine Vielzahl von Kabellängen (100 mm–250 mm) und MHF1/MHF-4L-kompatible Anschlussoptionen und kann individuell angepasst werden, um spezifische Installationsanforderungen für verschiedene Anwendungsszenarien zu erfüllen.
Anwendungsszenarien
* Fahrzeug- und Asset-Tracker: Eingebettet in tragbare Ortungsgeräte, die kontinuierliche Standortdaten für die Logistik- und Transportbranche bereitstellen.
* Präzisions-Landwirtschaftsmaschinen: Installiert auf landwirtschaftlichen Drohnen oder automatisierten Traktoren für eine präzise Verwaltung und Bewirtschaftung von Ackerland.
* Outdoor-Navigations- und Handgeräte: Wird in tragbaren GPS-Navigationsgeräten, Walkie-Talkies usw. verwendet und bietet zuverlässige Richtungsführung für Outdoor-Aktivitäten.
* See- und Drohnen-Satellitenkommunikation: Als Teil eines Satellitenkommunikationsmoduls sorgt es für einen stabilen Satellitensignalempfang für Schiffe oder Drohnen.
* Überwachungssysteme in Industriequalität: Integriert in Sicherheitsüberwachungsgeräte, um genaue Standortinformationen für das Gerät selbst zu gewährleisten.
FAQ
F: Welche GNSS-Systeme unterstützt diese Antenne?
A: Es unterstützt alle wichtigen Systeme, einschließlich GPS (L1, L2, L5), GALILEO (E1, E5), GLONASS (L1, L5) und BEIDOU (B1, B2).
F: Ist die Antenne flexibel und einfach zu installieren?
A: Ja, es handelt sich um eine flexible Antenne mit gedruckter Schaltung, nur 0,1 mm dick, die gebogen und zur einfachen Integration auf die meisten Oberflächen geklebt werden kann.
F: Wie hoch ist der typische Wirkungsgrad dieser Antenne?
A: Die durchschnittliche Effizienz übersteigt in den Betriebsbändern (1166–1610 MHz) 47 %, wobei einige Bänder über 58 % erreichen.
F: Welche Anschlüsse sind verfügbar?
A: Es ist mit kompatiblen MHF1- oder MHF-4L-Steckeranschlüssen erhältlich, die für Standard-HF-Schnittstellen geeignet sind.
F: Kann ich eine individuelle Kabellänge anfordern?
A: Ja, Leankon bietet individuelle Anpassungen für Kabellänge, Farbe und Steckertyp. Für weitere Informationen wenden Sie sich bitte an Info@leankon.com.
F: Wie funktioniert die Antenne in der Nähe von Metalloberflächen?
A: Um eine optimale Leistung zu erzielen, halten Sie den empfohlenen Abstand zu großen Metallstrukturen ein (z. B. >5 mm bis 30 mm gemäß der Anleitung).
F: Was ist der Betriebstemperaturbereich?
A: Es kann zuverlässig bei Temperaturen von -40℃ bis +85℃ betrieben werden und ist für raue Umgebungen geeignet.
