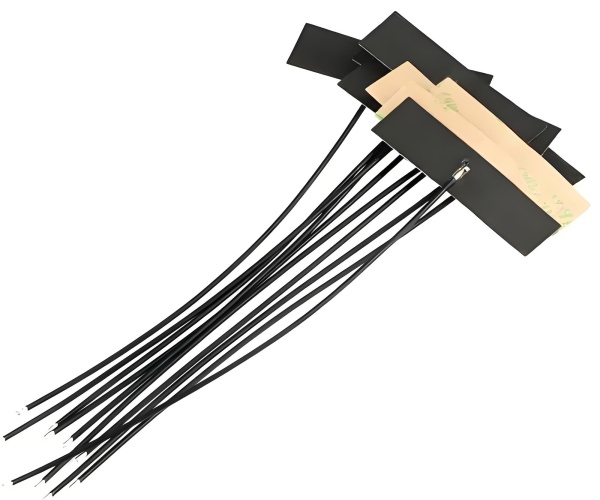

Erfahren Sie mehr über Patchantennen

Grundstruktur

Die Mikrostreifen-Patchantenne besteht aus drei Hauptteilen

Metallpflaster : normalerweise ein Metallstück mit rechteckiger, kreisförmiger oder anderer Form.

Dielektrisches Substrat : Das dielektrische Material zwischen dem Patch und der Grundplatte, normalerweise FR-4, RT/Duroid usw.

Grundebene : Die Metallschicht auf der anderen Seite des Substrats

◆Patch-Antenne ist eine Antenne, die im Bereich der drahtlosen Kommunikation weit verbreitet ist. Sein Prinzip besteht darin, die dielektrische Schnittstelle zwischen dem Leitermaterial des Pflasters und der Luft zu nutzen, um elektromagnetische Strahlung und Empfang zu erreichen. Patchantennen bestehen normalerweise aus drei Teilen: einer leitenden Schicht, einer dielektrischen Schicht und einer reflektierenden Schicht. Die leitende Schicht besteht aus Metallmaterial, das für die Übertragung der Energie elektromagnetischer Wellen verantwortlich ist, während die dielektrische Schicht aus isolierendem Material besteht, das dazu dient, den Abstand zwischen den leitenden Schichten aufrechtzuerhalten und die Effizienz der Antenne zu verbessern. Die reflektierende Schicht ist eine Metallplatte, die sich unter der Antenne befindet und das vom Boden reflektierte Signal reflektieren kann, wodurch die Signalempfangsfähigkeit der Antenne verbessert wird.

◆Das Funktionsprinzip der Patchantenne besteht darin, Signalabstrahlung und -empfang durch elektromagnetische Kopplung zwischen dem Metallblech und dem Boden zu erreichen. Das Design der Patch-Antenne muss Faktoren wie Frequenz, Impedanzanpassung und Strahlungseffizienz berücksichtigen und erfordert in der Regel Simulation und Optimierung.

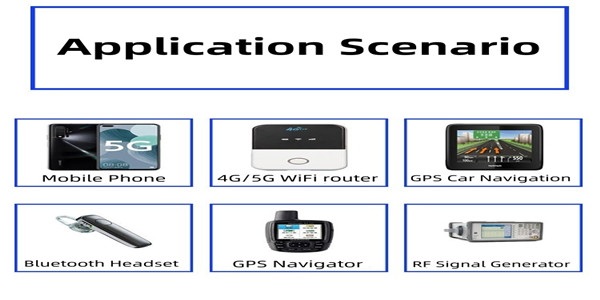

◆Zu den gängigen Arten von Patch-Antennen gehören Monopol-Patch-Antennen, Dipol-Patch-Antennen, Multiband-Patch-Antennen usw. Sie können für die Kommunikation in verschiedenen Frequenzbändern verwendet werden, einschließlich Bluetooth, Wi-Fi, GPS usw. In praktischen Anwendungen werden Patch-Antennen häufig in Mobiltelefonen, WLAN-Routern, Smartwatches und anderen Geräten verwendet, um drahtlose Kommunikationsfunktionen zu erreichen .

◆Im Allgemeinen handelt es sich bei Patchantennen um eine sehr praktische Antennentechnologie, die zuverlässige Signalübertragungs- und Empfangsfunktionen für drahtlose Kommunikationsgeräte bereitstellen kann. Mit dem kontinuierlichen Aufkommen neuer Technologien wird die Anwendung von Patchantennen immer umfangreicher, was mehr Komfort und Vorteile für die menschliche Kommunikation und das Leben mit sich bringt
