GL-DY0738v24
Asialeren
8517710000
5 Stück
akzeptiert
10000 Stück/Tag
| Menge: | |
|---|---|
Technische und mechanische Spezifikationen | ||
Modell Nr. | GL-DY0738v24 | |
Frequenz (MHz) | 698-960 | 1710-2700 |
Bandbreite (MHz) | 262 | 990 |
Verstärkung (dBi) | 15 | 24 |
Horizontale Strahlbreite (°) | 23 | 12 |
Vertikale Strahlbreite (°) | 25 | 14 |
F/ B -Verhältnis -dB | ≥30 | |
VSWR | ≤3,0 | |
Impedanz | 50 Ohm | |
Polarisation | Vertikal+horizontal | |
Leistung | 100W | |
Stecker | N-Weiblich | |
Abmessung (mm) | 0,6 * 0,9 m | |
Gewicht (kg) | 3,0 kg | |
Bewertete Windgeschwindigkeit -m /s | 60 | |
Montagemastdurchmesser | 35-50mm | |
Produkteinführung
1. Dual-Band High Gain für Ultra-Langstreckenabdeckung
Deckt sowohl die Dualbänder 698–960 MHz als auch 1710–2700 MHz präzise ab und bietet eine Verstärkung von 15 dBi im Niederfrequenzband und eine hohe Verstärkung von 24 dBi im Hochfrequenzband, wodurch die Signalabdeckung effektiv erweitert und das Problem schwacher Signale in abgelegenen Gebieten gelöst wird.

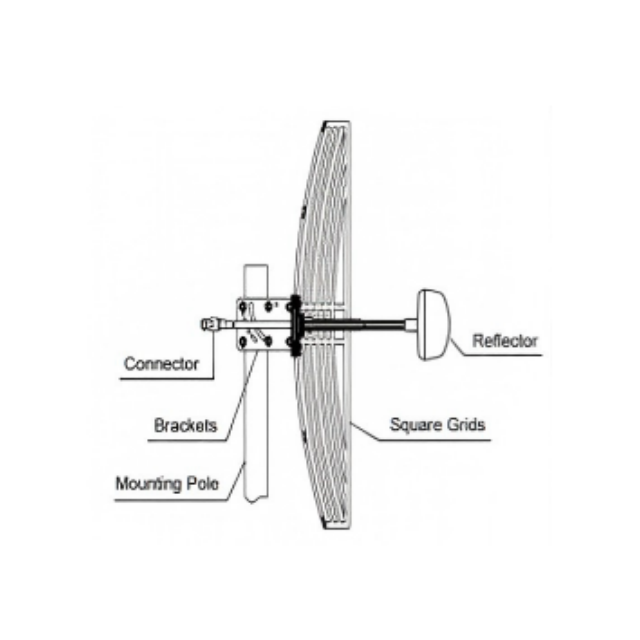

2. Professionelles Parabolgitterdesign für präzise Richtungsübertragung
Durch die Verwendung einer parabolischen Gitterstruktur beträgt die horizontale Strahlbreite nur 12°–23° und die vertikale Strahlbreite 14°–25°. Kombiniert mit einem hohen Vorder-zu-Rücken-Verhältnis von ≥30 dB sorgt es für eine präzise gerichtete Signalübertragung und reduziert Störungen deutlich.
3. Duale Polarisationstechnologie für verbesserte Signalempfangsqualität
Unterstützt auf innovative Weise die vertikale und horizontale Doppelpolarisation und ermöglicht so den Empfang von Signalen mit unterschiedlichen Polarisationsrichtungen. Dies verbessert die Stabilität des Signalempfangs und den Datendurchsatz in komplexen Umgebungen erheblich.
4. Strukturdesign in Industriequalität, hält rauen Umgebungen stand
Durch die Verwendung einer Gitterstruktur zur Reduzierung des Windwiderstands kann es Nennwindgeschwindigkeiten von 60 m/s standhalten; Kompatibel mit 35-50-mm-Standardmasten, sein Gewicht von 3 kg sorgt für Stabilität und einfache Installation und wurde speziell für raue Außenumgebungen entwickelt.
5. Hohe Belastbarkeit, erfüllt kommerzielle Anforderungen
Unterstützt einen 100-W-Hochleistungseingang, VSWR ≤ 3,0, ausgestattet mit einer N-Typ-Buchse, was einen stabilen Betrieb in Hochspannungsnetzwerkumgebungen gewährleistet und die Anforderungen von Anwendungen auf Telekommunikationsbetreiberebene erfüllt.
Anwendungsszenarien
Signalerweiterung der 5G-Basisstation: Dient als Haupt- oder Zusatzantenne und erweitert die 5G-Netzwerkabdeckung in städtischen Randgebieten oder ländlichen Gebieten.
Wireless Internet Service Provider (WISP): Bietet drahtlose Punkt-zu-Punkt- oder Punkt-zu-Mehrpunkt-Verbindungen über große Entfernungen für ländliche und bergige Gebiete.
Dedizierte Unternehmensnetzwerke: Richtet dedizierte Kommunikationsnetzwerke für große Standorte wie Fabriken, Minen und Häfen ein.
Videoüberwachungs-Backhaul: Bietet stabile drahtlose Videoübertragungsverbindungen für Sicherheitskameras in abgelegenen Gebieten.
Notfallkommunikationssysteme: Ermöglicht den schnellen Einsatz an Katastrophenstandorten und stellt temporäre Kommunikationsverbindungen her.
FAQ
F: Welche Frequenzbänder unterstützt diese Antenne?
A: Es arbeitet in den Bändern 698–960 MHz und 1710–2700 MHz und ist somit ideal für 4G LTE- und 5G-Anwendungen.
F: Wie wirkt sich das Rasterdesign auf die Leistung aus?
A: Das parabolische Gitterdesign reduziert die Windlast und sorgt gleichzeitig für eine präzise Signalfokussierung, was für Außeninstallationen in windigen Gebieten unerlässlich ist.
F: Welche praktische Bedeutung hat die Verstärkung von 24 dBi?
A: Die Verstärkung von 24 dBi erweitert die Signalreichweite erheblich und verbessert die Verbindungsqualität. Ermöglicht die Kommunikation über mehrere Kilometer bei klarer Sichtverbindung.
F: Welche Montageteile sind erforderlich?
A: Es können Standardstangen mit einem Durchmesser von 35–50 mm montiert werden. Zur sicheren Montage empfehlen wir professionelle Montagehalterungen.
F: Ist diese Antenne für extremes Wetter geeignet?
A: Ja, mit einer Windgeschwindigkeit von 60 m/s und einer robusten Konstruktion hält es rauen Außenbedingungen wie starkem Wind und Regen stand.
F: Was ist der Vorteil der doppelten Polarisation?
A: Durch die doppelte Polarisation (vertikal + horizontal) kann die Antenne Signale in beiden Ausrichtungen empfangen, wodurch Signalverluste aufgrund von Polarisationsfehlanpassungen reduziert werden.
F: Welches Kabel und welchen Stecker sollte ich verwenden?
A: Verwenden Sie ein verlustarmes Koaxialkabel mit N-Stecker, um eine optimale Leistung an die N-Buchse-Schnittstelle der Antenne anzupassen.
