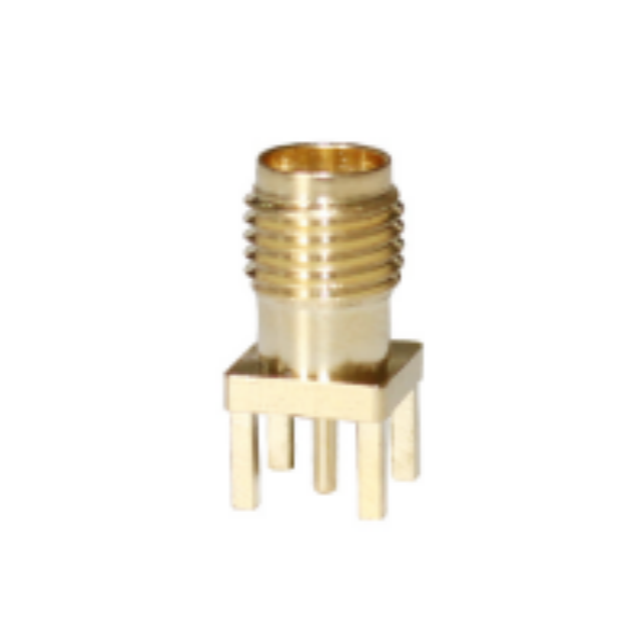

GL-SMAC3
Asialeren
8517710000
100 Stück
Akzeptiert
10000 Stück/Tag
| Menge: | |
|---|---|
Frequenzbereich (GHz) | 11 |
Impedanz (Ohm) | 50 |
VSWR | 1.10 |
Prüfspannung (max.) | 2500 V |
PIM (3. Ordnung ) | ≤-160 dBc bei 2 x 20 W |
Paarungszyklen | ≥ 500 |
Kupplungsdrehmoment | Maximal 1,7 Nm |
Empfohlenes Kupplungsdrehmoment | 0,7-1,1 Nm |
Temperaturbereich | -55℃-+155℃ |
Äußerer Kontakt | Messing- CuSnZn-Beschichtung |
Center-Kontakt | Messing- Ag-Beschichtung |
Kabelgruppe | N / A |
Beschichtung | C uSnZn |
Länge (mm) | Ф 5,3*13,5 |
Produkteinführung
1. Die Standardimpedanz von 50 Ω sorgt für nahtlose Kompatibilität mit gängigen HF-Systemen und vermeidet Signalfehlanpassungsverluste.
2. Deckt den Frequenzbereich von 0 bis 11 GHz mit einem VSWR ≤ 1,10 ab und bietet eine hohe Signalintegrität für Anwendungen im mittleren bis hohen Frequenzbereich.
3. Außenkontakt und Mittelkontakt verbessern die Leitfähigkeit, Korrosionsbeständigkeit und langfristige Haltbarkeit.
4. Unterstützt ≥500 Steckzyklen und ein empfohlenes Drehmoment von 0,7–1,1 Nm und garantiert so eine zuverlässige Verbindung bei wiederholtem Gebrauch.
5. Die kompakte Größe (5,3 x 13,5 mm) ermöglicht eine platzsparende Installation, ideal für Geräte mit dichtem Anschluss oder miniaturisierter Ausstattung.
Anwendungsszenarien
1. Drahtlose Kommunikation: Passend für 5G-Kleinzellen, drahtlose Backhaul-Geräte und Hochfrequenz-WLAN-Router.
2. Testen und Messen: Funktioniert mit Netzwerkanalysatoren, Signalgeneratoren und HF-Testvorrichtungen für Präzisionstests.
3. Mikrowellengeräte: Kompatibel mit Mikrowellen-Transceivern, Leistungsverstärkern und Satellitenkommunikationsmodulen.
4. Unterhaltungselektronik: Ideal für tragbare HF-Geräte, Smart-Home-Hochgeschwindigkeitsmodule und Drohnen-Kommunikationssysteme.
FAQ
F: Welche Impedanz hat dieser SMA-HF-Stecker?
A: Es verfügt über eine Standardimpedanz von 50 Ω und passt perfekt zu gängigen Hochfrequenzsystemen.
F: Wie hoch ist die maximale Betriebsfrequenz des Steckers?
A: Bei Verwendung mit halbstarrer Verkabelung unterstützt es bis zu 11 GHz und erfüllt so Hochfrequenzanforderungen.
F: Wie oft kann dieser Steckverbinder gesteckt und wieder gelöst werden?
A: Es unterstützt ≥500 Steckzyklen und gewährleistet so einen langfristig zuverlässigen Einsatz in Szenarien mit häufigen Verbindungen.
F: Was ist der Betriebstemperaturbereich dieses SMA-Steckers?
A: Es arbeitet stabil zwischen -55 °C und +155 °C und ist für Anwendungen in rauen Umgebungen geeignet.
F: Welcher maximalen Prüfspannung kann dieser Stecker standhalten?
A: Es kann einer Prüfspannung von bis zu 2500 V standhalten und erfüllt damit die Sicherheits- und Isolationsanforderungen.
