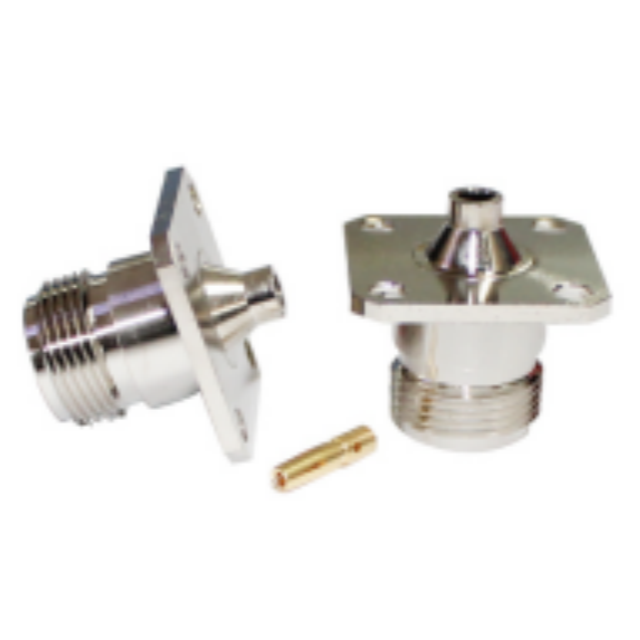

GL-NKFB3
Asialeren
8517710000
100 Stück
Akzeptiert
10000 Stück/Tag
| Menge: | |
|---|---|
Frequenzbereich (GHz) | 9 |
Impedanz (Ohm) | 50 |
VSWR | 1.10 |
Prüfspannung (max.) | 2500 V |
PIM (3. Ordnung ) | ≤-160 dBc bei 2 x 20 W |
Paarungszyklen | ≥ 500 |
Kupplungsdrehmoment | Maximal 1,7 Nm |
Empfohlenes Kupplungsdrehmoment | 0,7-1,1 Nm |
Temperaturbereich | -55℃-+155℃ |
Äußerer Kontakt | Messing- CuSnZn-Beschichtung |
Center-Kontakt | Messing- Ag-Beschichtung |
Kabelgruppe | N / A |
Beschichtung | C uSnZn |
Länge (mm) | Ф 13,5*25,3*5,5 |
1. Deckt das 9-GHz-Frequenzband mit einer Standardimpedanz von 50 Ω ab und ermöglicht so eine reibungslose und qualitativ hochwertige Signalübertragung in Szenarien mit mittleren bis hohen Frequenzen.
2. Integriert ein extrem niedriges VSWR (1,10) und PIM 3. Ordnung ≤-160 dBc bei 2 x 20 W, wodurch Signalreflexion und gegenseitige Störungen wirksam reduziert werden.
3. Hochwertige Struktur: Außenkontakt mit Messing-CuSnZn-Beschichtung und Mittelkontakt mit Messing-Ag-Beschichtung, was eine hervorragende Leitfähigkeit und Korrosionsbeständigkeit gewährleistet.
4. Unterstützt ≥500 Steckzyklen mit einem empfohlenen Kupplungsdrehmoment von 0,7–1,1 Nm (max. 1,7 Nm) für zuverlässige Leistung bei häufigen Verbindungsszenarien.
5. Hervorragende Anpassungsfähigkeit in rauen Umgebungen, widersteht extremen Temperaturen (-55 °C bis +155 °C) und einer maximalen Prüfspannung von 2500 V für industrielle Stabilität.
Anwendungsszenarien
1. 4G/5G-Basisstationen für kleine Zellen und Innenverteilungssysteme für eine stabile Signalabdeckung und -übertragung.
2. Drahtlose Kommunikationsgeräte in Smart Cities (z. B. Verkehrsüberwachungssensoren), die störungsfreie Signalverbindungen erfordern.
3. Industrielle Test- und Messgeräte (Signalgeneratoren, Netzwerkanalysatoren) für die präzise Datenerfassung im 9-GHz-Band.
4. Outdoor-Edge-Computing-Knoten und IoT-Gateways, die bei extremen Temperaturen und komplexen elektromagnetischen Umgebungen betrieben werden.
5. Militärische Kommunikationsterminals und elektronische Hilfsgeräte in der Luft- und Raumfahrt, die dauerhafte und störungsfreie Signalverbindungen benötigen.
FAQ
F: Was ist der Frequenzbereich des GL-NKFB3-Steckers?
A: Es unterstützt einen Frequenzbereich von bis zu 9 GHz und eignet sich für Kommunikations- und Testanwendungen im mittleren bis hohen Frequenzbereich.
F: Wie gewährleistet dieser N-Stecker die Signalstabilität?
A: Mit VSWR 1,10 und ≤-160 dBc PIM minimiert es Signalverluste und Interferenzen und garantiert eine stabile Übertragung.
F: Wie oft kann der Stecker wiederholt ein- und ausgesteckt werden?
A: Es unterstützt ≥500 Steckzyklen und sorgt so für eine zuverlässige Leistung auch bei häufigem Gebrauch.
F: Was ist das richtige Kupplungsdrehmoment für die Installation dieses Steckers?
A: Das empfohlene Drehmoment beträgt 0,7–1,1 Nm (maximal 1,7 Nm), um eine sichere und nicht beschädigende Verbindung zu gewährleisten.
F: Kann dieser Stecker an raue Außenumgebungen angepasst werden?
A: Ja, seine Temperaturtoleranz von -55℃~+155℃ und die korrosionsbeständige Beschichtung machen es für den Einsatz im industriellen Außenbereich geeignet.
F: Welche Materialien gewährleisten die Leitfähigkeit und Haltbarkeit des Steckverbinders?
A: Außenkontakt: Messing mit CuSnZn-Beschichtung; Mittelkontakt: Messing mit Ag-Beschichtung, wodurch Leitfähigkeit und Langlebigkeit ausgeglichen werden.
