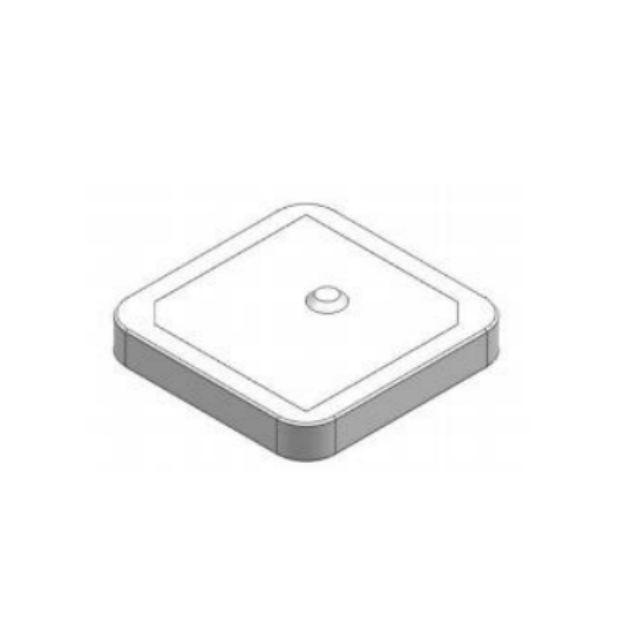

GL2450V3
Asialeren
8517710000
100 Stück
Akzeptiert
10000 Stück/Tag
| Menge: | |
|---|---|
Artikel | Inhalt |
Mittenfrequenz MHz (ohne Klebeband auf 70×70mm Grundplatte) | 2450 ± 3,0 (MHz) |
-10dB Bandbreite MHz min | 60 |
Rückflussdämpfung bei Fc max. dB | <-15dB |
Verstärkung (dBi)typ | ≧5,0 |
VSWR(in BW)max | 2.0 |
Impedanz Ω | 50 |
Polarisationsmodell | RHCP |
Permittivität | 8 |
Frequenz-Temperaturkoeffizient | 20 ppm/Grad.℃ max |
Unterschiede zwischen ähnlichen Produkten
P/N | GL2450V3 | GL2450S25 | GL2450R25 |
Frequenz-MHz | 2450±3.0 | 2450 ± 5,0 | 2450±3.0 |
Gain-dBi | 5 | 0 | 5 |
Antennenabmessung-mm | 25*25*4 | 25*25*4 | 25*25*4 |

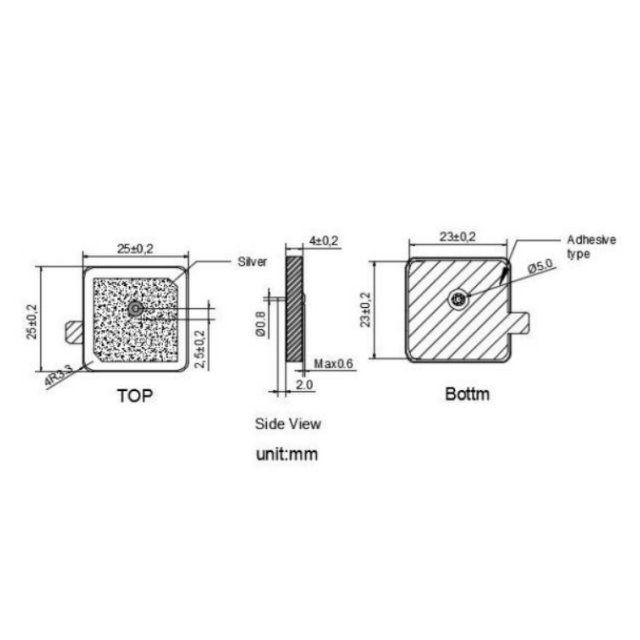

Dimensions
Impedanzcharakteristik

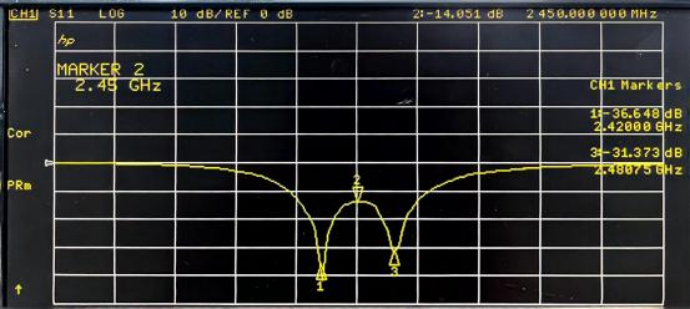

Rückflussverlust

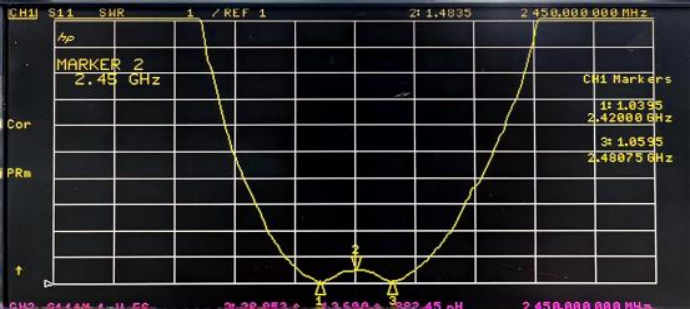

VSWR
Produkteinführung
Hohe Verstärkung für starkes Signal.
Bietet eine typische Verstärkung von ≥5,0 dBi und sorgt so für eine verbesserte Signalstärke und Übertragungseffizienz, ideal für Anwendungen, die zuverlässige drahtlose Konnektivität erfordern.
Stabile Frequenzleistung
Arbeitet bei einer Mittenfrequenz von 2450 ± 3,0 MHz mit einer minimalen -10-dB-Bandbreite von 60 MHz und bietet so eine konstante Leistung über den gesamten Arbeitsbereich.
RHCP-Polarisation
Verfügt über rechtszirkulare Polarisation (RHCP), die Signalstörungen reduziert und den Empfang in Umgebungen mit Reflexionen, wie z. B. städtischen oder industriellen Umgebungen, verbessert.
Niedriges VSWR und hohe Rückflussdämpfung
Mit einem maximalen VSWR von 2,0 innerhalb der Bandbreite und einer Rückflussdämpfung bei der Mittenfrequenz ≤-15 dB minimiert es die Signalreflexion und sorgt so für eine effiziente Leistungsübertragung.
Temperaturstabilität
Hat einen maximalen Frequenztemperaturkoeffizienten von 20 ppm/℃ und sorgt so für eine stabile Leistung auch bei wechselnden Temperaturbedingungen.
Anwendungsszenarien
Zahlungsterminals: Stabile Konnektivität in tragbaren Kassensystemen
Smart Factory Sensors: Zuverlässige Datenübertragung in metallreichen Industrieumgebungen
Medizinische Wearables: Sichere Verbindungen in kompakten Gesundheitsmonitoren
Logistik-Tracker: Gleichbleibende Leistung bei rotierenden RFID-Tags
Einzelhandelskioske: Störungssicherer Betrieb in Umgebungen mit hoher Dichte
F: Wie hoch ist die genaue Betriebsfrequenz?
A: 2450 MHz ±3 MHz bei Installation auf einer 70 x 70 mm großen Grundplatte.
F: Wie wird diese Antenne montiert?
A: SMD-Installation mit selbstklebender Rückseite.
F: Welche Grundplattengröße ist erforderlich?
A: Für eine optimale Leistung ist, wie getestet, eine Grundplatte von 70 x 70 mm erforderlich.
F: Wie hoch ist der Verstärkungswert?
A: Typische Verstärkung ≥5,0 dBi.
F: Ist es wetterbeständig?
A: Die Temperaturstabilität (maximal 20 ppm/°C) eignet sich für industrielle Umgebungen, für den Einsatz im Freien wird jedoch eine Schutzbeschichtung empfohlen.
F: Wie ist die Impedanzanpassung?
A: 50 Ω Standard, mit VSWR ≤2,0 innerhalb der Bandbreite.
F: Kann es Anwendungen mit hoher Bewegung bewältigen?
A: Ja, die RHCP-Polarisierung verringert den orientierungsbedingten Signalverlust.
