GL3742V-9
Asialeren
8517710000
50 Stück
akzeptiert
10000 Stück/Tag
| Menge: | |
|---|---|
Elektrische Spezifikationen | |
Frequenzbereich MHz | 3750-4250 |
Verstärkung (dBi) | 9 |
Horizontale Strahlbreite | 65° |
Vertikale Strahlbreite | 30° |
VSWR | ≤2,0 |
F/B-Verhältnis (dB) | 》20 |
Polarisation | Vertikal |
Eingangsimpedanz | 50 |
Maximale Leistung | 50W |
Blitzschutz | Gleichstrommasse |
Mechanische Spezifikationen | |
Eingangsanschlusstyp | NF |
Dimensions | 103×81×20mm |
Antennengewicht | 0,5 kg |
Radommaterial | Farbe, ABS |
Betriebstemperatur | -40°C bis +65°C |

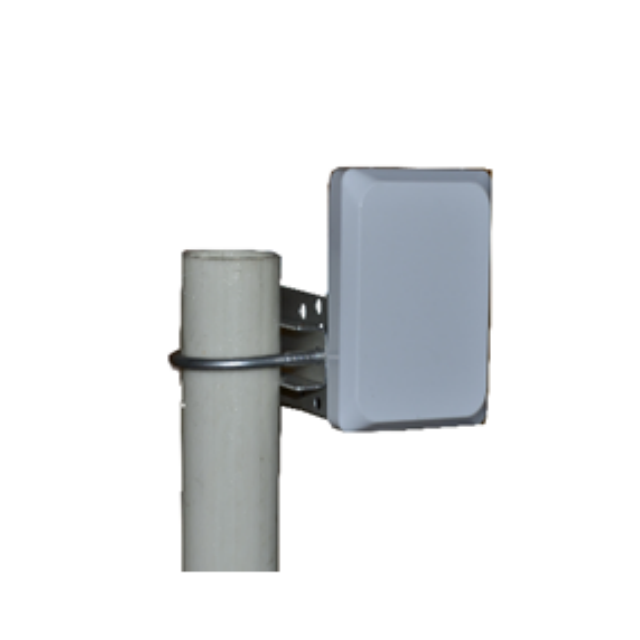

Produkteinführung
Gezieltes Frequenzband : Die GL3742V-9-Antenne wurde speziell für das Frequenzband 3750–4250 MHz entwickelt. Dadurch eignet es sich hervorragend für Anwendungen, die in diesem Bereich betrieben werden, und gewährleistet eine optimale Signalübertragung und -empfang für relevante drahtlose Systeme.
Gute Verstärkung und Abdeckung : Mit einer Verstärkung von 9 dBi kann die Antenne die Signalstärke effektiv steigern. Seine horizontale Strahlbreite von 65° und die vertikale Strahlbreite von 30° bieten einen guten Abdeckungsbereich und eignen sich daher für Anwendungen, die eine relativ große Signalverteilung erfordern.
Niedriges VSWR und hohes F/B-Verhältnis : Das VSWR ≤ 2,0 weist auf eine gute Impedanzanpassung hin, was die Signalreflexion reduziert und die Signalübertragungseffizienz verbessert. Das F/B-Verhältnis 》 20 dB stellt sicher, dass das Strahlungsverhältnis von Vorwärts zu Rückwärts hoch ist, wodurch Störungen von der Rückseite der Antenne minimiert und die Signalqualität in der gewünschten Richtung verbessert werden.
Vertikale Polarisation : Die vertikale Polarisation des GL3742V-9 ist in vielen Szenarien von Vorteil. Es kann dazu beitragen, Störungen durch horizontal polarisierte Signale zu reduzieren, was in Umgebungen mit vielen elektromagnetischen Störungen nützlich ist und zu einer stabileren Verbindung führt.
Langlebig und kompakt : Die aus ABS-Material gefertigte Antenne ist langlebig und hält verschiedenen Umgebungsbedingungen stand. Durch seinen Betriebstemperaturbereich von - 40 °C bis +65 °C ist es für den Einsatz in unterschiedlichen Klimazonen geeignet. Die kompakte Größe von 103×81×20 mm und ein Gewicht von 0,5 kg erleichtern die Installation und den Transport.
Anwendungsszenarien
Drahtloser Backhaul für entfernte Mobilfunk-/Basisstationen.
Industrielle IoT-Sensoren und Automatisierungssysteme.
Überwachungs- und Überwachungsgeräte in rauen Klimazonen.
Fester drahtloser Zugang (FWA) für ländliches Breitband.
Private LTE/5G-Netzwerkbereitstellungen.
FAQ
F: Welchen Frequenzbereich unterstützt diese Antenne?
A: 3750–4250 MHz, optimiert für 4-GHz-Anwendungen.
F: Ist es für den Außenbereich geeignet?
A: Ja, die ABS-Kuppel und die Temperaturbeständigkeit von -40 °C bis 65 °C gewährleisten Wetterbeständigkeit.
F: Ist eine Erdungsverbindung erforderlich?
A: Ja, zum Blitzschutz ist eine Gleichstromerdung integriert.
F: Welcher Steckertyp ist im Lieferumfang enthalten?
A: N-Buchse (NF) für nahtlose HF-Kabelkompatibilität.
F: Kann es mit Hochleistungsübertragungen umgehen?
A: Unterstützt eine maximale Eingangsleistung von bis zu 50 W bei niedrigem VSWR (≤2,0).
F: Ist diese Antenne gerichtet?
A: Ja, gerichtet mit 65° horizontaler und 30° vertikaler Strahlbreite.
F: Was ist der Polarisationstyp?
A: Vertikale Polarisation für optimale Signalausrichtung.
