GL1309
Asialeren
8517710000
100
Akzeptiert
1000/Tag
| Menge: | |
|---|---|
Produkt-Nr | GL1309 |
Elektrische Spezifikationen | |
Frequenzbereich-MHz | 433 |
Gewinn -dBi | 2.0 |
VSWR | ≤1,9 |
Eingangsimpedanz-Ω | 50 |
Polarisation | Vertikal |
Maximale Leistung -W | 50 |
Blitzschutz | Gleichstrommasse |
Steckermodell | — |
Mechanische Spezifikation | |
Größe -mm | 5*21 |
Antennengewicht-g | 1 |
Material | Phosphorkupfer |
Unterschiede zwischen ähnlichen Antennen
P/N | GL1309 | GL-DYG1301 | GL-DYG1302 |
Gewinnen | 2 | 3 | 2 |
VSWR | 1.9 | 1.9 | 1.9 |
Unterschiede zwischen ähnlichen Antennen
P/N | GL1309 | GL1302 | GL1304 |
Gewinnen | 2.0 | 2 | 1 |
VSWR | 1.9 | 1.9 | 1.9 |
Produkteinführung

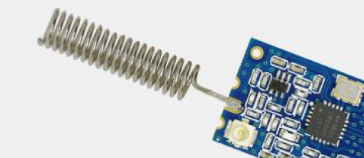

Kompakt und leicht
Mit Abmessungen von 5×21 mm und einem Gewicht von nur 1 g ist diese Antenne äußerst kompakt. Es kann problemlos in kleine Geräte wie drahtlose Sensoren und Fernbedienungen integriert werden, ohne dass zusätzliches Volumen entsteht.
Optimale Verstärkung und Frequenz.
Der Betrieb bei 433 MHz mit einer Verstärkung von 2,0 dBi sorgt für ein gutes Gleichgewicht zwischen Signalstärke und Abdeckung. Dadurch eignet es sich für drahtlose Kommunikationsanwendungen mit kurzer bis mittlerer Reichweite und gewährleistet eine stabile Signalübertragung.
Hochwertiges Material
Die Antenne besteht aus Phosphorkupfer und bietet eine hervorragende elektrische Leitfähigkeit und Haltbarkeit. Es kann über eine lange Lebensdauer hinweg eine stabile Leistung aufrechterhalten, selbst in rauen Umgebungen.
Vertikale Polarisation
Vertikale Polarisation trägt dazu bei, Signalstörungen in vielen gängigen Umgebungen zu reduzieren, insbesondere in Bereichen mit vielen horizontalen Hindernissen. Es gewährleistet einen zuverlässigeren Signalempfang und -übertragung für vertikal ausgerichtete Kommunikationssysteme.
Gute Belastbarkeit und guter Schutz
Mit einer maximalen Belastbarkeit von 50 W und Gleichstrom-Bodenblitzschutz hält es relativ hohen Stromeingängen stand und ist vor blitzbedingten Überspannungen geschützt, was die Zuverlässigkeit des Gesamtsystems erhöht.
Anwendungsszenarien
Smart Metering: AMR/AMI-Datenerfassungseinheiten
Industrielle Sensoren: Tankfüllstandsüberwachung in Chemieanlagen
Medizinische Geräte: Drahtlose Patientenmonitore (IEC 60601-konform)
Fahrzeugtelematik: Flottenverfolgungs-OBD-Module
Hausautomation: Garagentorsteuerungen / Intelligente Bewässerung
F: Methode zur Connector-Installation?
A: Direktes PCB-Löten (kein Stecker) – Pad-Abmessungen auf Anfrage angeben.
F: Maximale Reichweite in städtischen Gebieten?
A: 100–300 m (abhängig von der Empfängerempfindlichkeit und Hindernissen).
F: Anpassbare Kabelbefestigung?
A: Ja. Geben Sie bei OEM-Bestellungen Kabellänge/-typ (z. B. RG174) an.
F: Spezifikation des Erdungskabels?
A: Mindestens 18 AWG. Kupferdraht zum Erdungsstab (Gleichstrom-Erdungsklemme im Lieferumfang enthalten).
F: ROHS-Konformität?
A: Ja. Phosphorkupfer erfüllt die ROHS 2.0/REACH-Standards.
F: Grenzwert für die Betriebsfeuchtigkeit?
A: 95 % nicht kondensierend (Schutzbeschichtung für feuchte Umgebungen empfohlen).
F: Verstärkungsmustertyp?
A: Omnidirektionale Vertikale (Strahlungsmusterdiagramm verfügbar).
