| Menge: | |
|---|---|

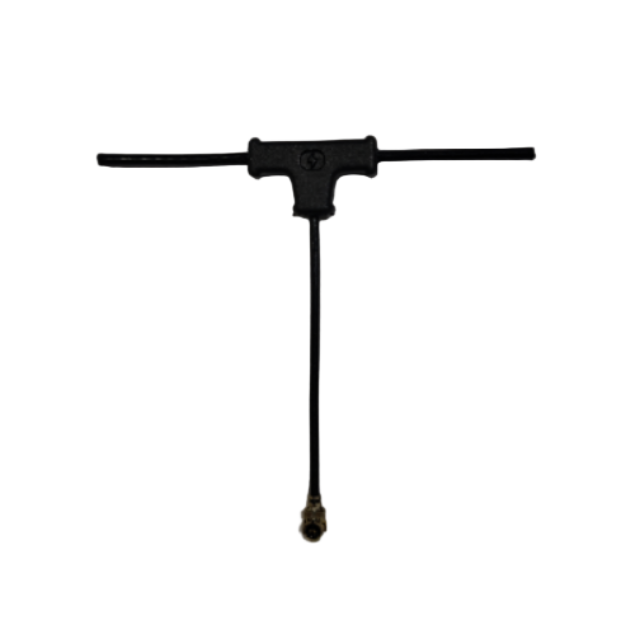

Modell | GL-DY025 |
Wichtigste technische Spezifikationen | |
Frequenzbereich (MHz) | 2400-2500 |
Bandbreite (MHz) | 100 |
VSWR | ≤2,0 |
Verstärkung (dBi) | 2 |
Max. Eingangsleistung (W) | 50 |
Eingangsimpedanz (Ω) | 50 |
Polarisationstyp | Vertikal |
Antennenlänge (mm) | 56 |
Steckertyp | IPEX |
Kabelspezifikationen | 1.13 |
Leitungslänge (mm) | 120 |
Betriebstemperatur | -20~50°C |
Lagertemperatur | -20~55°C |
Produkteinführung
1. Präzise Frequenzoptimierung, speziell für das 2,4-GHz-Band entwickelt
Präzise Abdeckung des 2400-2500-MHz-Bandes: 100-MHz-Bandbreite, optimiert für WLAN-, Bluetooth- und ZigBee-Protokolle, sorgt für stabile Leistung im überlasteten 2,4-GHz-Spektrum.
2. Kompaktes Design für Platzersparnis und einfache Installation: Nur 56 mm lang, mit IPEX-Anschlüssen und 120 mm Kabeln, ideal für eingebettete Geräte mit begrenztem Platzangebot. Für die schnelle Installation auf Leiterplatten sind keine zusätzlichen Werkzeuge erforderlich.
3. Robuste elektrische Leistung für garantierte Signalübertragungsqualität: VSWR≤2,0, 50-Ω-Standardimpedanzanpassung, maximale Leistungsaufnahme von 50 W, Aufrechterhaltung einer stabilen Signalübertragungseffizienz auch unter hohen Lasten.
4. Vertikale Polarisation und omnidirektionale Abdeckung für verbesserte Verbindungszuverlässigkeit: 2 dBi Gewinn in Kombination mit vertikaler Polarisation sorgen für ein ausgewogenes Strahlungsmuster, wodurch Signaltotzonen effektiv reduziert und die Verbindungsstabilität in komplexen Umgebungen verbessert werden.
5. Großer Betriebstemperaturbereich, anpassbar an verschiedene Umgebungsbedingungen
Betriebstemperatur -20 °C bis 50 °C, Lagertemperatur -20 °C bis 55 °C, erfüllt die Umgebungsanforderungen der meisten Innen- und Außenanwendungen.
Anwendungsszenarien
Drahtlose Router und Gateways: Wird als integrierte Antenne in drahtlosen Routern zu Hause oder im Büro verwendet, um die 2,4-GHz-Signalabdeckung zu verbessern.
IoT-Endgeräte: Eingebettet in IoT-Geräte mit geringem Stromverbrauch wie Smart-Home-Sensoren und drahtlose Fernbedienungen.
Industrielle Wireless-Module: Integriert in die Leiterplatten von Industriesteuerungen, Datenerfassungsgeräten usw.
Tragbare Smart-Geräte: Wird in mobilen Geräten verwendet, die kompakte Antennen erfordern, wie z. B. Handheld-Terminals und POS-Geräte.
Videoübertragungsgeräte: Drahtlose Kameras und Videoübertragungsmodule, die für das 2,4-GHz-Band geeignet sind.
FAQ
F: Welchen Frequenzbereich hat diese Antenne?
A: Es arbeitet im Bereich von 2400 bis 2500 MHz und ist ideal für 2,4-GHz-WLAN-, Bluetooth- und ZigBee-Anwendungen.
F: Welchen Steckertyp wird verwendet?
A: Es verfügt über einen IPEX-Anschluss, der häufig für kompakte eingebettete Anwendungen verwendet wird.
F: Wie lang ist das Kabel?
A: Die Antenne wird mit einem 120-mm-Kabel geliefert, was Flexibilität bei der internen Geräteanordnung bietet.
F: Ist diese Antenne für den Außenbereich geeignet?
A: Obwohl es bei -20 °C bis ... 50 °C betrieben werden kann, ist es in erster Linie für Innenanwendungen konzipiert, sofern es nicht ordnungsgemäß vor Witterungseinflüssen geschützt ist.
F: Mit welchen Geräten ist diese Antenne kompatibel?
A: Kompatibel mit jedem 2,4-GHz-Wireless-Gerät mit IPEX-Anschluss, einschließlich WLAN-Routern, IoT-Sensoren und Industriesteuerungen.
F: Wie installiere ich diese Patchantenne?
A: Schließen Sie einfach den IPEX-Stecker an den entsprechenden Anschluss Ihres Geräts an und befestigen Sie die Antenne mit Klebstoff oder Schrauben auf einer ebenen Fläche.
F: Wie hoch ist die maximale Belastbarkeit?
A: Es kann eine maximale Eingangsleistung von bis zu 50 W verarbeiten und ist für die meisten kommerziellen und industriellen Anwendungen geeignet.
