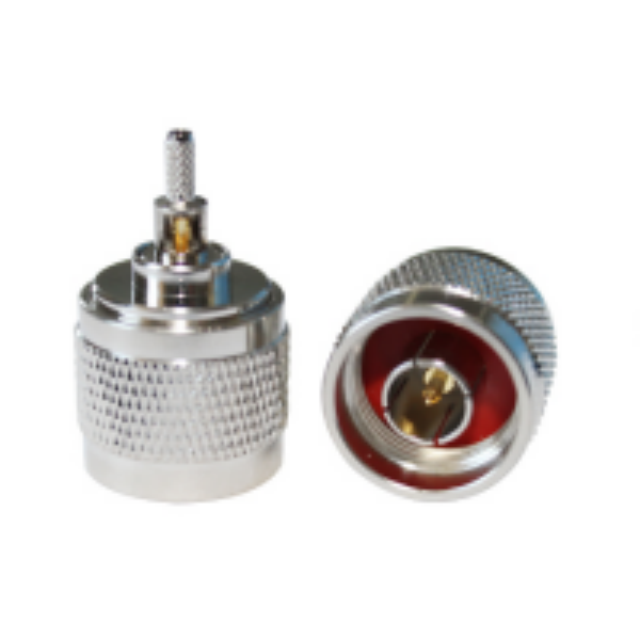

GL-NCJ1.5
Asialeren
8517710000
100 Stück
Akzeptiert
10000 Stück/Tag
| Menge: | |
|---|---|
Frequenzbereich (GHz) | 10 |
Impedanz (Ohm) | 50 |
VSWR | 1.10 |
Prüfspannung (max.) | 2500 V |
PIM (3. Ordnung ) | ≤-160 dBc bei 2 x 20 W |
Paarungszyklen | ≥ 500 |
Kupplungsdrehmoment | Maximal 1,7 Nm |
Empfohlenes Kupplungsdrehmoment | 0,7-1,1 Nm |
Temperaturbereich | -55℃-+155℃ |
Äußerer Kontakt | Messing- CuSnZn-Beschichtung |
Center-Kontakt | Messing- Ag-Beschichtung |
Kabelgruppe | N / A |
Beschichtung | C uSnZn |
Länge (mm) | Ф20*31,8*4,8 |
Produkteinführung
1. Arbeitet mit einer Frequenz von 10 GHz und einer Standardimpedanz von 50 Ω und gewährleistet so eine schnelle und kompatible Hochfrequenzsignalübertragung.
2. Verfügt über ein extrem niedriges VSWR (1,10) und PIM 3. Ordnung ≤-160 dBc bei 2 x 20 W, wodurch Signalreflexion und Interferenzen effektiv reduziert werden.
3. Langlebige Struktur: Außenkontakt mit Messing-CuSnZn-Beschichtung und Mittelkontakt mit Messing-Ag-Beschichtung für hervorragende Leitfähigkeit und Korrosionsbeständigkeit.
4. Unterstützt ≥500 Steckzyklen mit einem empfohlenen Kupplungsdrehmoment von 0,7–1,1 Nm (max. 1,7 Nm) für eine zuverlässige wiederholte Verwendung.
5. Hält extremen Temperaturen (-55℃ bis +155℃) und einer maximalen Prüfspannung von 2500 V stand und passt sich rauen Industrie- und Außenumgebungen an.
Anwendungsszenarien
1. 5G-Basisstationen und große Telekommunikationsnetze für die Übertragung und den Empfang von Hochfrequenzsignalen.
2. Satellitenkommunikations- und Radarsysteme, die geringe Interferenzen und stabile Konnektivität erfordern.
3. Industrielle Prüfgeräte (Netzwerkanalysatoren, Signalgeneratoren) für präzise Hochfrequenzmessungen.
4. Luft- und Raumfahrt- und Militärelektronik, die unter extremen Temperatur- und Hochspannungsbedingungen betrieben wird.
5. Drahtlose Kommunikationsgeräte für den Außenbereich (Wi-Fi-Basisstationen, IoT-Gateways), die dauerhafte Signalverbindungen benötigen.
FAQ
F: Welchen Frequenzbereich hat der GL-NCJ1.5-Stecker?
A: Es unterstützt einen Frequenzbereich von bis zu 10 GHz, geeignet für Hochfrequenzanwendungen.
F: Wie hoch ist der VSWR-Wert dieses N-Steckers?
A: Das VSWR beträgt 1,10 und gewährleistet eine effiziente Signalübertragung mit minimalem Verlust.
F: Wie viele Steckzyklen hält der Steckverbinder aus?
A: Es unterstützt ≥500 Steckzyklen und bietet langfristige Zuverlässigkeit bei wiederholten Verbindungs- und Trennungsvorgängen.
F: Welches ist das empfohlene Kupplungsdrehmoment für die Installation?
A: Das empfohlene Drehmoment beträgt 0,7–1,1 Nm (maximal 1,7 Nm), um eine sichere Verbindung zu gewährleisten.
F: Kann dieser Stecker in Umgebungen mit extremen Temperaturen funktionieren?
A: Ja, es funktioniert bei -55℃ bis +155℃ und passt sich rauen Industrie-, Luft- und Raumfahrt- sowie Outdoor-Szenarien an.
F: Welche Materialien werden für die Kontakte des Steckverbinders verwendet?
A: Außenkontakt: Messing mit CuSnZn-Beschichtung; Mittelkontakt: Messing mit Ag-Beschichtung für hervorragende Leitfähigkeit.
