Über die Magnetantenne

Definition einer Magnetantenne

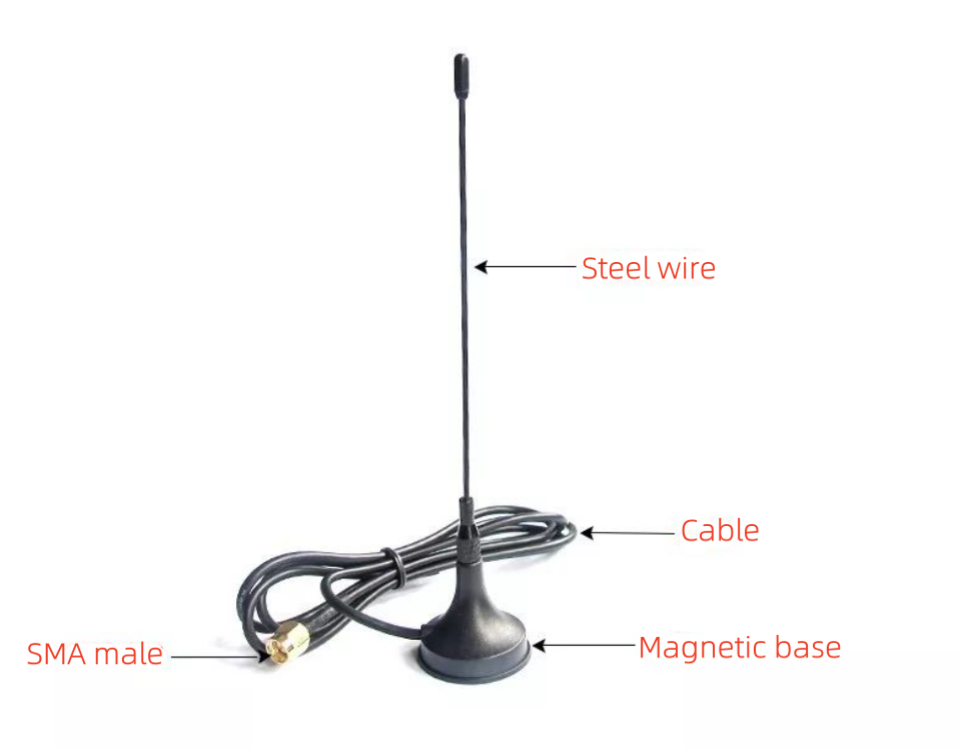

Bei der Magnetantenne handelt es sich um eine Antenne, die über einen Magnetfuß an der Metalloberfläche befestigt wird. Es wird häufig in mobilen Kommunikationsgeräten wie Autoradios und tragbaren Walkie-Talkies verwendet. (Wie unten gezeigt)

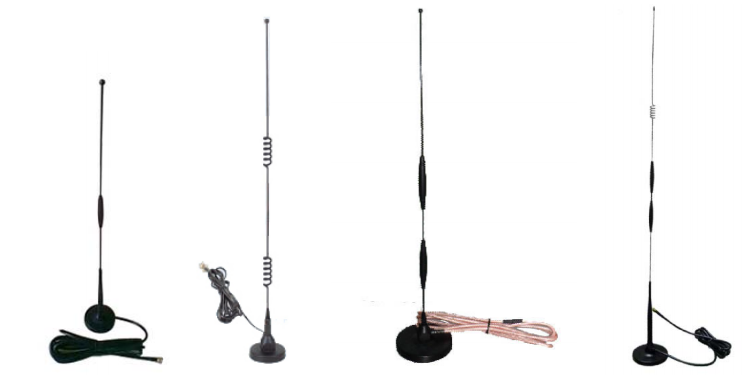

Antennenstrahler : Zu den Materialien gehören Edelstahl, reines Kupfer, Memory-Legierung usw., und die Form ist im Allgemeinen peitschenförmig oder stabförmig. Der Saugnapfantennenstrahler ist eigentlich eine Monopolantenne (peitschenförmig). Ein Arm des symmetrischen Vibrators steht senkrecht zu einer idealen Leiterebene (Erde). Nach dem Antennenprinzip ist die Resonanzfrequenz der Drahtantenne ein ganzzahliges Vielfaches von 1/2 Wellenlänge. Nach dem Spiegelprinzip beträgt auf einer idealen unendlichen Ebene die ideale elektrische Mindestgröße der Saugnapfantenne 1/4 Wellenlänge. Wenn Sie den Gewinn erhöhen möchten, können Sie die mittlere Induktivität verwenden und die Länge des Antennenstrahlers erhöhen (ganzzahliges Vielfaches von 1/4 Wellenlänge).

Magnetische Basis : Der starke magnetische Saugnapf enthält einen starken Magneten, der zur Adsorption an der Metalloberfläche verwendet wird.

Kabel : Kabel, das Antenne und Transceiver verbindet

SMA-Stecker : Zu den gängigen Schnittstellentypen gehören N-Kopf, SMA, BNC, TNC, I-PEX usw. Unter diesen sind die üblichen Anschlüsse von Saugnapfantennen N-Kopf, SMA, BNC, TNC usw., unterteilt in männlich und weiblich. Bei der Auswahl einer Antenne müssen Sie einen zum Gerät passenden Stecker kaufen.

Vorsichtsmaßnahmen für die Verwendung einer Magnetantenne

Die elektrische Leistung der Antenne hängt eng mit der Umgebung zusammen, in der sie verwendet wird. Die Resonanzfrequenz wird durch die Dielektrizitätskonstante des Materials um die Antenne herum beeinflusst. Seine Verwendung und Leistung sind untrennbar mit den Anforderungen der Designumgebung sowie der Installations- und Nutzungsumgebung verbunden.

1. Die Antenne wird an einer Stelle platziert, an der das Signal gut übertragen werden kann;

2. Es muss mit dem Metallboden verbunden und senkrecht zum Boden platziert werden.

3. Der Antennenstrahler darf das umgebende Metall nicht berühren;

4. Es kann nicht in einer geschlossenen Metallbox platziert werden.

Verwendung einer Magnetantenne

Der Vorteil der Magnetantenne besteht darin, dass sie bei korrekter Installation ein geringeres Stehwellenverhältnis und einen höheren Wirkungsgrad als die eingebaute Antenne aufweisen kann und keine Anpassungen erfordert. Im Vergleich zur Gummistabantenne weist die Saugnapfantenne bei gleichem Frequenzband und gleicher Baugröße einen höheren Gewinn auf, und je nach tatsächlichem Nutzungsbedarf können unterschiedliche Einbaulagen gewählt werden.

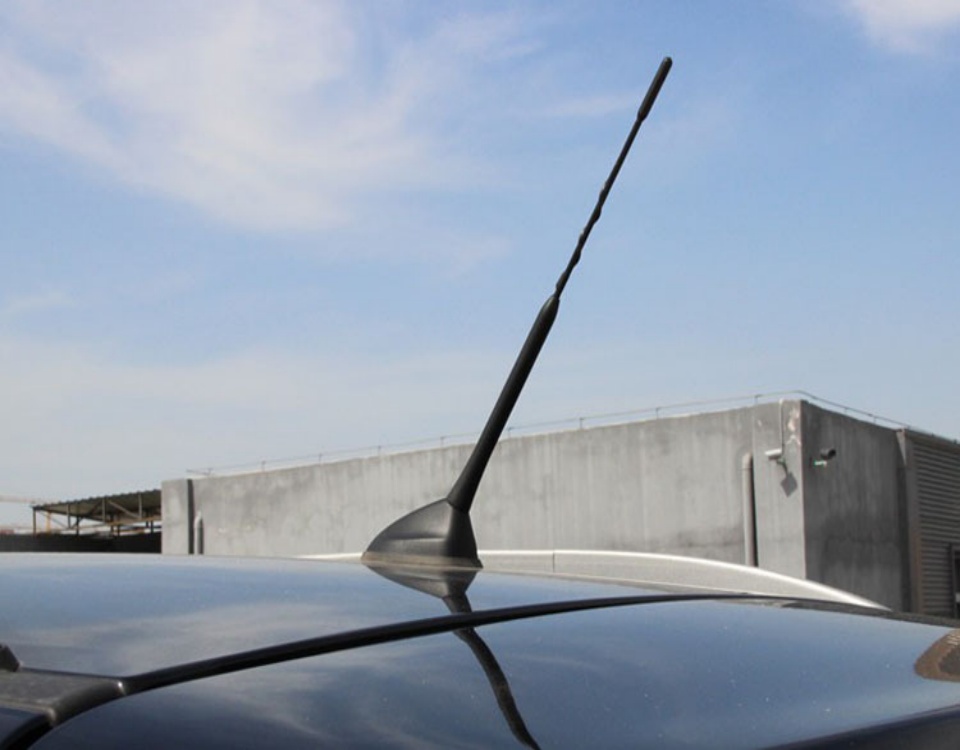

1. Die Magnetantenne kann in Schaltkästen im Freien verwendet und im Auto montiert werden. Bei der Verwendung im Freien kann die Antennenabdeckung aus Glasfaser und anderen Materialien gewählt werden, die wasser- und winddicht sein können.

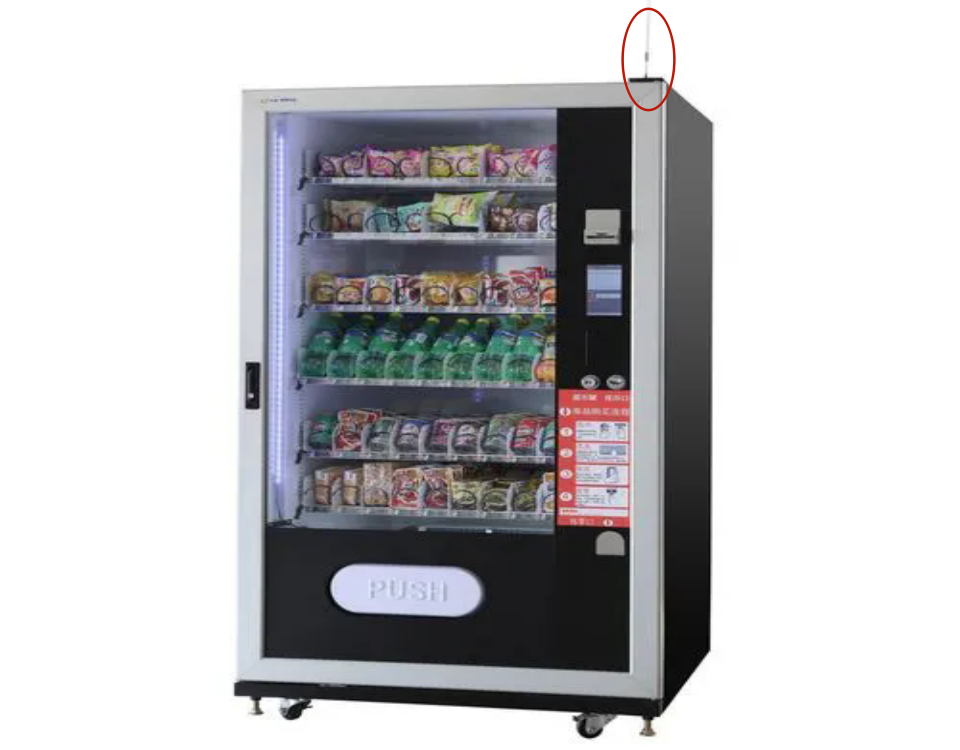

2. Die Magnetantenne kann auch in Verkaufsautomaten eingesetzt werden. Die Basis der Antenne ist ein starker magnetischer Saugnapf, der einfach zu installieren ist und nicht leicht herunterfällt.

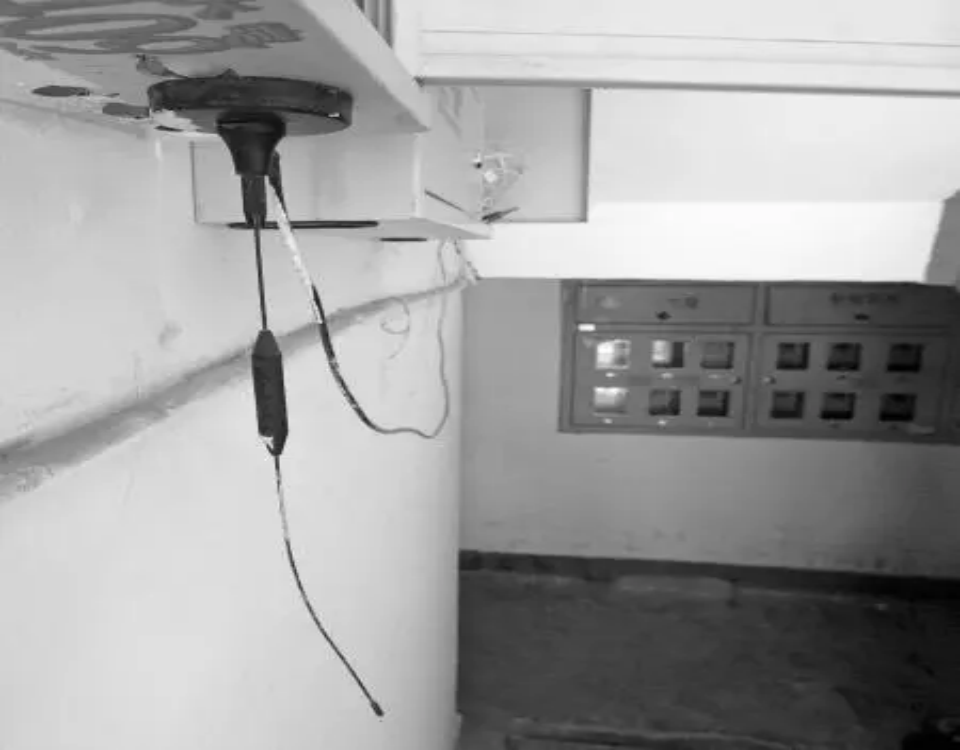

3. Die Magnetantenne kann auch zur drahtlosen Zählerablesung verwendet werden. Die Antennenstruktur ist leicht und das Aussehen ist schön.
